气障(气动传感器)/摆动气缸在气动钻头断裂监测系统上的应用

应用

原理

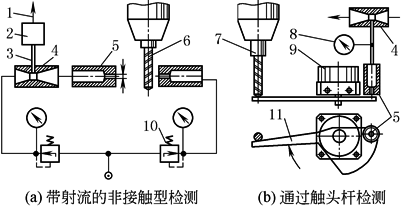

气动的钻头断裂检测系统

1—电信号；2—真空开关；3—真空气管；

4—文丘里喷管；5—喷嘴；6—被测物(钻头)；

7—夹头；8—真空表；9—摆动气缸；

10—调压阀；11—触头杆

工具被损的检测是自动化生产中一个重要的部分，已有许多的设备可以实现这种检测。图a所示的是一种非接触式的通过气障检测钻头存在的方法，如果钻头损坏了，它就不再反射气流，这可以通过检测压力得到，喷嘴直径为1mm，标定长度大约是4mm。图b中，钻头由触头杠杆检测，如果钻头损坏，触头杠杆就会顺时针旋转，这样就会把喷嘴打开，同样系统压力的改变暗示着工具已损坏。这些装置的优点是检测位置能以0.1mm的位置精度调整。当然，在测量进行之前，钻头必须用空气或冷却剂喷枪清洗。同时可以通过装在摆动气缸上的接近开关检测钻头的损坏程度

适用

组件

①间隙传感器；②摆动气缸；③真空发生器；④安装件；⑤接近开关；⑥调压阀；⑦真空开关；⑧安装附件；⑨管接头
