特殊吸盘/直线组合摆动气缸缓冲压机供料上的应用

应用

原理

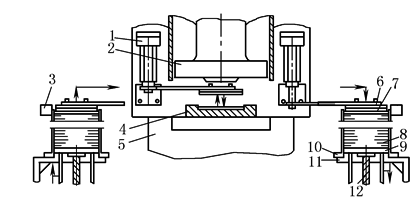

给冲压机供料

1—直线/摆动组合气缸；2—冲压锤；3—接近开关；

4—冲模；5—冲压机架；6—旋转手臂；7—吸盘；

8—工件(平)；9—升降盘；10，11—料架；

12—升降轴

经常会遇到对较小的、平的工件进行供料，例如在冲压床上进一步加工(印章、弯曲、切割、切割一定的尺寸等)。为了能使工件精确地被放到模具上去，在这一例子当中，使用的不是一个普通的吸盘，而是一个能保证工件精密定位的吸盘，这一点对柔性工件来说尤为重要。送料和去料操作由两个摆动臂执行，每个摆动臂的执行部件都为一个直线/摆动组合气缸。料架是活动设计的，工件由丝杠上下驱动，接近开关检测料架的工件的位置，并按一定的时间控制步进。进料机构和出料机构设计相同。如果进料和出料操作由同一个处理单元执行，就会减少产品的产量，因为之后的同步操作会变得不可能。由于需求量大，相同操作单元的使用，可大大缩减成本

适用

组件

①直线摆动组合气缸；②液压缓冲器；③单气控阀或阀岛；④接近开关；⑤漫射式传感器；⑥真空发生器；⑦真空安全阀；⑧安装附件
