导向杆和橡胶铰链

近共振类振动机主振系统采用的导向杆常见的有两种：一种是板弹簧导向杆(图1)，可用弹簧钢板、酚醛压层板、竹片或优质木材等制成，多用于中小型振动机；另一种是橡胶铰链导向杆，多用于大中型振动机。图2是平衡式振动机的刚性导向杆，能承受较大负荷，在导向杆的两端和中间部位有三个孔，孔中装有如图3所示的橡胶铰链，橡胶铰链可以根据它所承受的扭矩和径向力按橡胶弹簧进行设计

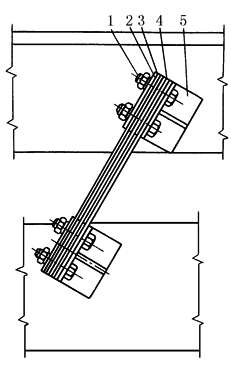

图1  板弹簧的结构

1—紧固螺栓；2—压板；3—板弹簧；4—垫片；5—支座

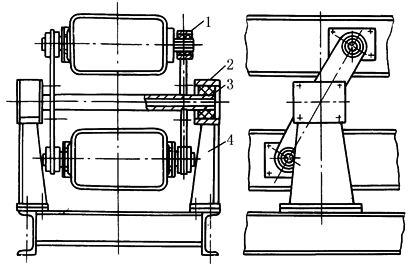

图2  平衡式振动输送机的橡胶铰链式导向杆

1—两端橡胶铰链；2—滑块；3—中间橡胶铰链；4—支座

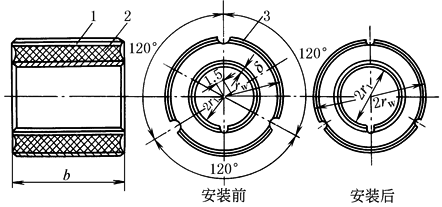

图3  橡胶铰链结构

1—橡胶圈；2—内环；3—外环
