主振系统的动力平衡

对于如表主振系统的动力参数中图b和表主振系统的动力参数中图2所示的直线振动机，可采用图1所示的动力平衡机构。两质体之间有如图2所示的橡胶铰链式导向杆，整个机器通过此导向杆的中间铰链与刚性底座或弹性底座固定。工作时，两质体绕导向杆中间摆动，两质体运动方向相反，惯性力方向也相反。当两质体质量相等时，两惯性力可以获得平衡。实际上，两质体的质量及其中的物料的质量很难完全相等，所以，还有一部分未平衡的惯性力传给基础。如基础能够承受，就采用图1a所示刚性底座形式。如果承受不了，还可采用图1b的形式，进一步减振

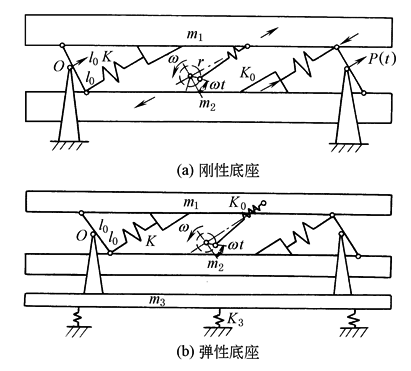

图1　平衡式近共振类振动机

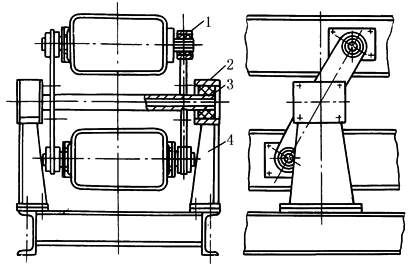

图2　平衡式振动输送机的橡胶铰链式导向杆

1—两端橡胶铰链；2—滑块；3—中间橡胶铰链；4—支座

如果表主振系统的动力参数中图b和表主振系统的动力参数中图2a所示的振动机是一个有弹性支座的单槽振动输送机，采取上述动力平衡措施后，动力特性也有相应变化，其诱导质量和相对振幅计算公式见下表

诱导质量和相对振幅计算表

振动机形式

弹性底座单槽振动输送机

双槽振动输送机

刚性底座

弹性底座

空载诱导质量

有载诱导质量

相对振幅

说明
