二自由度系统的固有角频率

序号

系统形式

系统简图

固有角频率ω_n/rad·s^-1

1

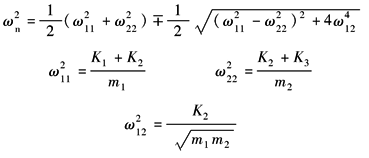

两个质量三个弹簧系统

2

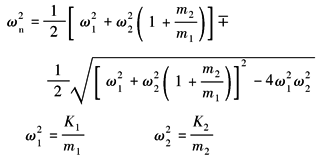

两个质量两个弹簧系统

3

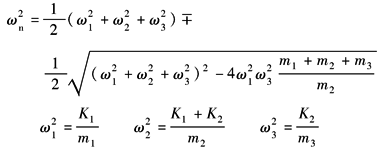

三个质量两个弹簧系统

4

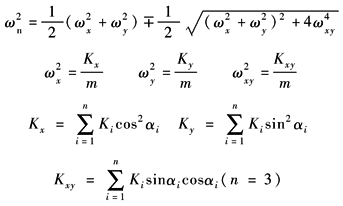

三个弹簧支持的质量系统(质量中心和各弹簧中心线在同一平面内)

5

刚性杆为两个弹簧所支持的系统

6

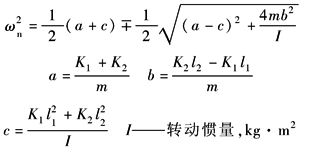

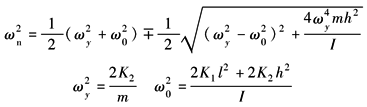

直线振动和摇摆振动的联合系统

7

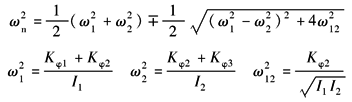

三段轴两圆盘扭振系统

8

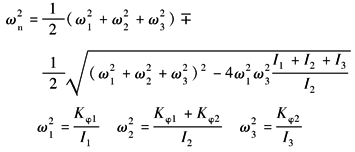

两段轴三圆盘扭振系统

9

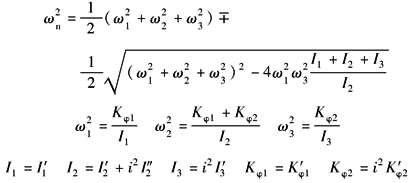

两端圆盘轴和轴之间齿轮联接系统

10

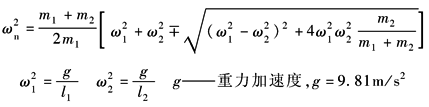

二重摆

11

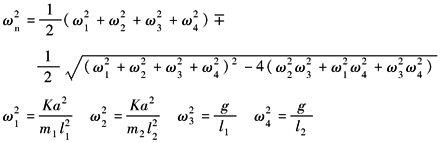

二联合单摆

12

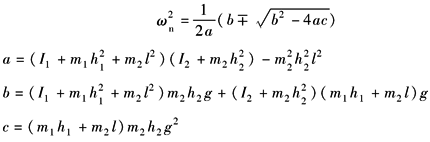

二重物理摆

13

两个质量的悬臂梁系统

E——弹性模量，Pa；J——截面惯性矩，m⁴

14

两个质量的简支梁系统

15

两个质量的外伸简支梁系统

16

两质量位于受张力弦上

T₀——张力，N
