止动气缸在输送线上的应用

应用

原理

储运输送

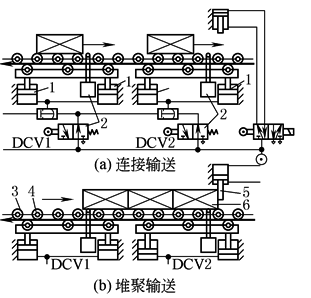

1—气缸；2—带传感感测功能的二位三通阀；

3—驱动带；4—支撑滚子；

5—止动气缸；6—输送工件

储运机主要用于对堆积物料的传送，对于滚子传送机而言，还应具有驱动传送和等待排列(装有物料的工件)两种机能。当气缸压紧驱动带3并使它紧贴支撑滚轴4时，工件被不断输送。反之，气缸没有压紧驱动带3，并使它与支撑滚轴4脱开时，工件就失去输送动力源而被停止输送。传送带装有止动气缸和若干带传感感测功能的二位三通阀(DCV1和DCV2…)，一旦带传感感测功能的二位三通阀得到工件到达信号，立即切换二位三通阀使其排气，使气缸1退回，气缸没有压紧驱动带3，并使它与支撑滚子4脱开时，工件就失去输送动力源而被停止输送，同时发信号给控制止动气缸电磁阀使其伸出挡住工件(见图b)

适用

组件

①止动气缸；②带传感感测功能的二位三通阀；③安装附件；④管接头；⑤“与”门；⑥接近开关
