气动肌肉在轴承装/卸工艺上的应用

应用

原理

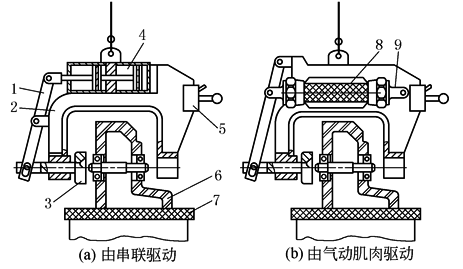

移动式气动压紧装置

1—杠杆；2—C形框架；

3—压力盘；4—气缸(倍力气缸)；

5—手动控制和导向组件；

6—基本工件；7—支撑台；

8—气动肌肉；9—气动肌肉固定件

在大型工件的装配工作中，例如各种各样的轴承压装，经常需要工件在现场的情况下执行装配操作，也就是说，不在装配线上。在修理操作中也经常是这样。因此，压紧装置必须是移动和悬挂式的，以便到达工件附近。压力缸和压紧装置的杠杆连在一起，通过杠杆把力施加到压力盘上。也可以用气动肌肉来代替普通的气缸，由于气动肌肉产生拉力是同缸径气缸拉力的10倍，这就减轻了压紧装置的重量，并只需施加较小的力就可使它在三维空间内移动。图b中，安装了两条气动肌肉，由于和第一条在视图上重合，因此在图中不能看见。如果安上合适的工具，用这个装置也能实现拆除设备的操作

适用

组件

①止动气缸；②带传感感测功能的二位三通阀；③安装附件；④管接头；⑤“与”门；⑥接近开关
