液压缓冲器等气动组件在钻孔机上的应用

应用

原理

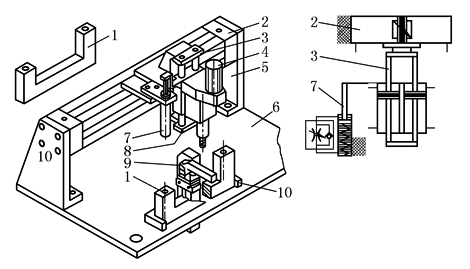

1—工件；2—无杆气缸；3—带安装架的连接件；4—钻机马达；5—固定脚架；6—基座；7—液压缓冲器；8—垂直导向单元(双活塞气缸)；9—摆动夹紧气缸；10—工件挡块

在这类钻孔设备中，工件的插入和移去是靠人工来进行的，通过一个摆动夹紧气缸9将工件固定，在第一个孔钻完后，钻孔设备由无杆气缸移到第二个孔的位置钻孔。钻头供给装置通过一个液压缓冲器进行缓冲，这种设备的特色在于大多数部件采用了通用标准部件，因此，能够在没有详细设计图纸的情况下进行安装。一个工人能够同时操作这样的或同类型的多台机器，这种装置还可以用来进行测试或标号操作

适用

组件

①带导轨的无杆气缸；②安装附件；③单气控阀；④摆动夹紧气缸；⑤液压缓冲器；⑥接近开关；⑦双活塞气缸；⑧双手操作安全启动模块
