带液压缓冲器的直线单元在管子端面倒角机上的应用

应用

原理

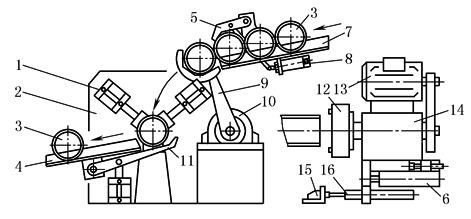

1—夹紧气缸；2—机架；

3—加工工件；4—输出传送带；

5—送料分配器；

6—直线驱动单元(小型短行程滑块驱动器)；

7—滚子传送料架；8—气缸；

9—送料臂；10—旋转驱动单元(叶片式摆动气缸)；

11—出料单元；12—切削头；13—电动机；

14—传动轴部分；15—挡块；

16—液压缓冲器

经常有不同长度的管件需要倒角，此机两端带有可调装置以适应不同长度的管件。气缸8通过送料分配器5将工件送入送料臂9，送料臂9中的工件在叶片式摆动气缸作旋转运动后将工件送入待加工位置。并由夹紧气缸夹紧后，由直线驱动单元6作进给倒角切削，它的进给速度可通过直线驱动单元6上的单向节流阀和液压缓冲器16来完成。从例子中可以看出，工件从一个滚子传送带取出，经过加工以后被送到另一个滚子传送带。工件在加工的时候必须夹紧，以防切削加工时工件移动。通过一个液压缓冲器被与工作平台平行运动，可保证工作平台的平滑进给

适用

组件

①小型滑块或导杆止动气缸；②无杆气缸或重载导轨；③单气控阀；④摆动气缸；⑤接近开关；⑥液压缓冲器；⑦紧凑型气缸；⑧圆形气缸；⑨安装附件
