无杆气缸/直线坐标气缸在钻孔机上的应用

应用

原理

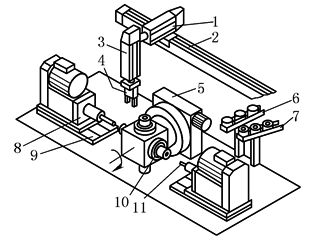

1—直线坐标气缸；

2—无杆气缸；

3—直线坐标气缸；

4—平行气爪；

5—气动旋转分度工作台；

6—进料斜槽；

7—出料斜槽；8—丝杠单元；

9—直线供料单元；

10—气动夹头；

11—切削或钻孔工具

对中、大批量的小工件进行钻孔、埋头钻和车倒角是机械加工中的典型操作。为了这些操作而设计特殊的装置是必要的。在这个例子当中，工件的运输工具包括大功率的气动夹头，此夹头在旋转分度工作台的帮助下，对水平轴进行分度，气动的抓放单元用来装载和卸载。如果该装置用在带有垂直工作丝杠的钻/磨机械中，在装载位置上，可进行进一步的工序操作。平行安装的液压缓冲器可以缓冲供料动作

适用

组件

①气动夹头；②单气控阀或阀岛；③组合滑台驱动器；④液压缓冲器；⑤直线坐标气缸；⑥平行气爪或3点气爪；⑦带导轨的无杆气缸；⑧接近开关；⑨气动旋转分度工作台
