JGY型管状电加热元件 |
||||||||
|

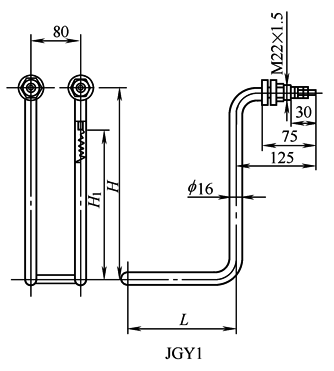

(1) JGY1型管状电加热元件 此为静止油加热元件，用于敞开式或封闭式油槽中加热油，也可以加热水和比油传热好的其他液体。最高工作温度不应超过300℃。元件表面涂耐热银粉漆 外形尺寸及主要参数
表1 |
||||||||
|
型号 |
电压/V |
功率/kW |
外形尺寸/mm |
质量/kg |
||||
|
H |
H1(有效) |
L |
总长 |
引出棒规格 |
||||
|
JGY1-220/2.0 |
220 |
2.0 |
470 |
320 |
400 |
1965 |
M6×300 |
2.3 |
|
JGY1-220/2.5 |
2.5 |
670 |
520 |
500 |
2565 |
3 |
||
|
JGY1-220/3.0 |
3.0 |
670 |
520 |
700 |
2965 |
3.4 |
||
|

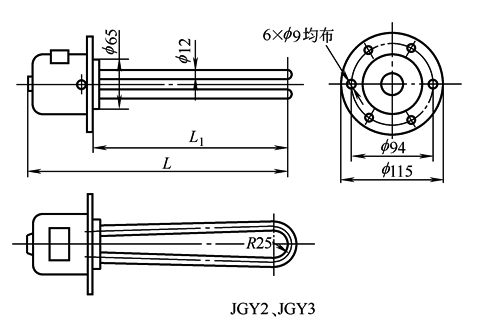

(2) JGY2，3型管状电加热元件 JGY2型是静止油加热元件，最高工作温度不应超过300℃。JGY3型是循环油加热元件，最高工作温度不应超过100℃。一般多安装于化工反应釜及焊有管法兰的容器和设备上。元件表面涂耐热银粉漆。 外形尺寸及主要参数
表2 |
|||||||
|
型号 |
电压/V |
功率/kW |
外形尺寸/mm |
质量/kg |
|||
|
L |
L1(浸入油中) |
单支长 |
引出棒规格 |
||||
|
JGY2-220/1 |
220 |
1 |
330 |
250 |
630 |
M5×100 |
1.5 |
|
JGY2-220/2 |
2 |
530 |
450 |
1030 |
1.9 |
||
|
JGY2-220/3 |
3 |
730 |
650 |
1430 |
2.4 |
||
|
JGY2-220/4 |
4 |
930 |
850 |
1830 |
2.8 |
||
|
JGY3-220/5 |
5 |
700 |
620 |
1370 |
2.5 |
||
|
JGY3-220/6 |
6 |
810 |
730 |
1590 |
2.7 |
||
|
JGY3-220/8 |
8 |
1010 |
930 |
1990 |
3.1 |
||
