JGS型管状电加热元件 |
||||||||
|
此为水加热元件，适用于敞开式和封闭式的水槽中及循环水系统内加热水用。JGS1型管子材料为10钢，元件表面涂耐热银粉漆。JGS2，3型为紫铜 外形尺寸及主要参数

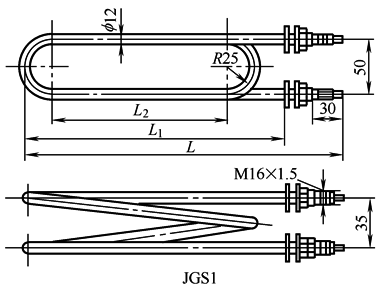

表1 |
||||||||
|
型号 |
电压/V |
功率/kW |
外形尺寸/mm |
质量/kg |
||||
|
L |
L1(浸入水中) |
L2 |
总长 |
引出棒规格 |
||||
|
JGS1-220/3 |
220 |
3 |
390 |
335 |
250 |
1465 |
M5×100 |
0.8 |
|
JGS1-220/4 |
4 |
515 |
460 |
375 |
1965 |
1.1 |
||
|
JGS1-220/5 |
5 |
640 |
585 |
500 |
2465 |
1.4 |
||
|

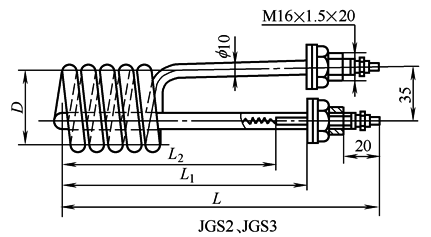

表2 |
||||||||||
|
型号 |
电压/V |
功率/kW |
外形尺寸/mm |
质量/kg |
||||||
|
L |
L1 |
L2(有效) |
D |
圈数 |
总长 |
引出棒规格 |
||||
|
JGS2-220/0.5 |
220 |
0.5 |
145 |
105 |
90 |
50 |
3.5 |
790 |
M4×70 |
0.4 |
|
JGS2-220/1.0 |
1.0 |
170 |
130 |
105 |
50 |
3.5 |
840 |
0.48 |
||
|
JGS2-220/1.5 |
1.5 |
195 |
155 |
130 |
50 |
3.5 |
890 |
0.65 |
||
|
JGS2-220/2.0 |
2.0 |
245 |
205 |
130 |
50 |
4.5 |
1135 |
M4×125 |
0.7 |
|
|
JGS3-220/1.5 |
1.5 |
120 |
80 |
60 |
70 |
3.5 |
965 |
M4×70 |
0.5 |
|
|
JGS3-220/2.5 |
2.5 |
120 |
80 |
60 |
70 |
4.5 |
1170 |
M4×90 |
0.6 |
|
