LXJ6系列接近开关

(1) 用途、特点及工作条件

LXJ6系列电感式接近开关适用于交流50Hz或60Hz，额定工作电压100~250V的线路中，作为机床及自动线的定位或检测信号元件使用。当运动的金属体靠近接近开关并达到动作距离之内时，接近开关无接触、无压力地发出检测信号，供驱动小容量的接触器或中间继电器以及控制程序转换用。该系列开关具有防震、防潮性，外壳采用增强尼龙材料

工作条件：周围环境温度-5~40℃，相对湿度40℃时不超过50%，25℃时不超过90%；安装地海拔高度不超过2000m

(2) 主要技术参数

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　LXJ6系列接近开关主要技术参数

型   号

动作距离

/mm

复位行程差

/mm

额定工作电压/V

输出能力

重复

精度/mm

开关压降/V

AC

DC

长期/mA

瞬时

(t≤20ms)

AC

DC

LXJ6-2/12

2±1

100~250

10~30

30~200

1A

±0.15

＜9

＜4.5

LXJ6-2/18

2±1

≤1

LXJ6-4/18

4±1

LXJ6-4/22

4±1

LXJ6-6/22

6±1

≤2

±0.3

LXJ6-8/30

8±1

LXJ6-10/30

10±1

注：生产厂为沈阳二一三电器有限责任公司。

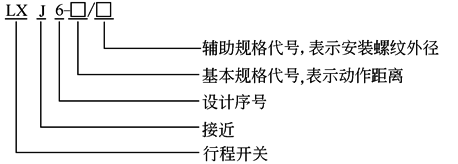

(3) 型号含义

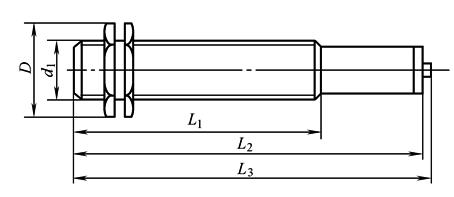

(4) 外形及安装尺寸

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　mm

图　　　　　形

型　号

D

d₁

L₁

L₂

L₃

LXJ6-2/12

20

M12×1

50

58

62

LXJ6-2/18

28

M18×1

50

75

79

LXJ6-4/18

LXJ6-4/22

35

M22×1

50

75

79

LXJ6-6/22

LXJ6-8/30

42

M30×1.5

50

75

79

LXJ6-10/30
