直流牵引电磁铁

(1) 应用范围

直流(单相桥式全波整流)牵引电磁铁适用于电压至220V的各种自动控制电路，用于各种机电控制领域作为执行器件。工作可靠，噪声小。需要另配直流电源。

(2) 主要技术参数

型号

MQZ5-15/20C

MZ1-30/25C

MQZ5-30/25C

型号

MQZ5-15/20C

MZ1-30/25C

MQZ5-30/25C

起始吸引力/N

15

30

消耗功率/W

40

50

额定行程/mm

20

25

机械寿命/次

6×106

6×106

额定电压/V

DC6~220

DC12~220

注：生产厂为无锡明达电器有限公司。

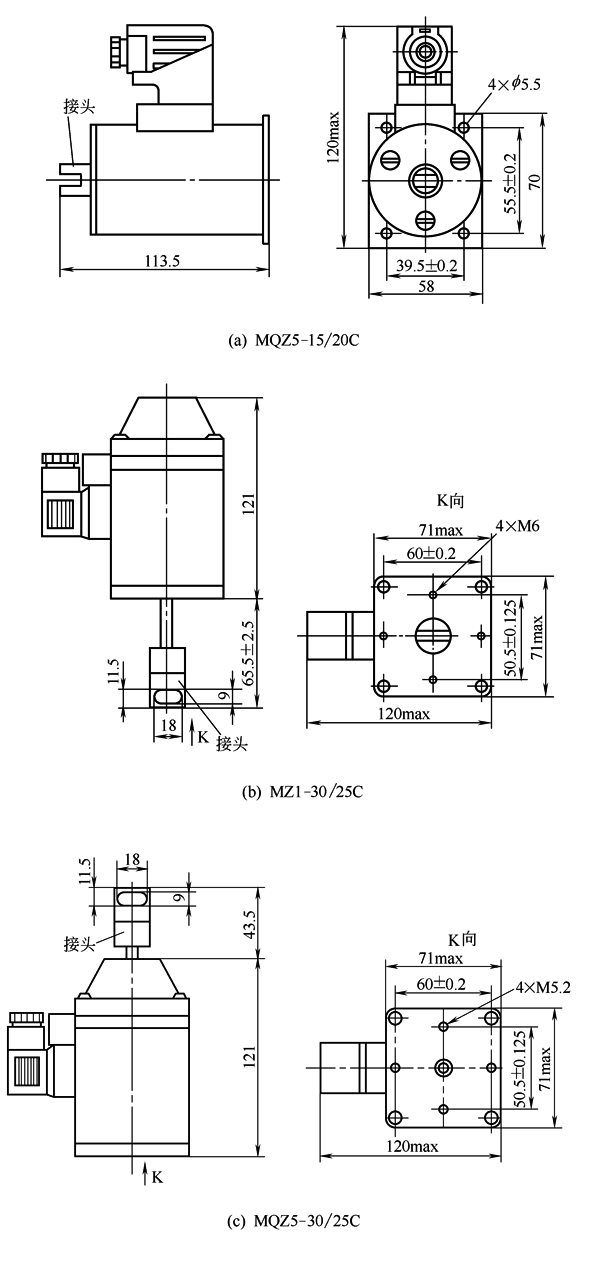

(3) 外形及安装尺寸

外形及安装尺寸见下图，接头尺寸可按用户要求加工
