无杆气缸/双活塞气缸/平行气爪/阻挡气缸在底部凹陷工件上抓取供料的应用

应用

原理

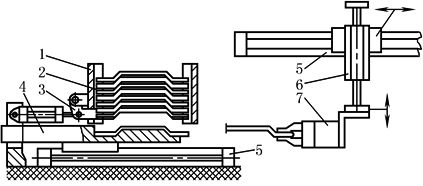

1—料架；2—工件(如片状金属冲压件)；

3—阻挡杠杆；4—供料滑块；

5—无杆气缸；6—升降机构；7—气爪

底部有槽的工件不能用滑块简单地从料架中推出，因为它们的形状不允许这样做，图中所示的方法中，这个问题是通过一根阻挡杠杆来解决的。当供料滑块已经伸出供料的时候，将阻挡杠杆打开，允许料架中的物料向下移动并和供料滑块的平面区域接触，然后关闭阻挡杠杆重新夹住料架中的堆积物料，只有最下面的物料没有被夹住，当供料滑块退回时，工件才能掉到滑块成形的托架上，现在滑块又往前移动，把工件送往机器供料的处理设备中去

适用

组件

①无杆气缸(带导轨的无杆气缸或双活塞气缸)；②接近开关；③单气控阀；④单向流量阀；⑤平行气爪；⑥连接适配器；⑦紧凑型气缸；⑧旋转法兰；⑨双耳环；⑩安装附件；管接头
