标准气缸在圆杆供料装置上的应用

应用

原理

1—料架；2—工件；3—气缸；

4—带推压头的活塞杆；

5—斜槽；6—杠杆

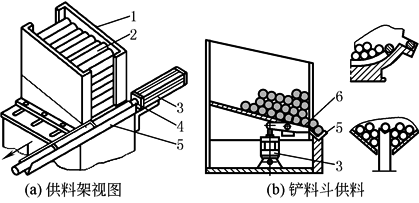

装配机械和加工机械中，经常需要对圆杆或管子进行供料，而且最好是用自动化实现的。图中所示为一堆料架供料装置，每次操作一次取一件工件。料架宽度可以调整以适应不同长度的工件。料架出口处装有一个振动器(摇杆)，以防止工件的堵塞，否则，由于摩擦力和重力的作用，工件间会出现“桥”接现象，从而阻止进一步的前进。这种供料设备可用于无芯磨床的供料。堆料架也可通过铲料斗(图b)进行供料，铲子从料架中上下一次输出一个工件

适用

组件

①标准气缸；②安装脚架；③接近开关；④单气控阀；⑤单向流量阀；⑥紧凑型气缸；⑦旋转法兰；⑧双耳环；⑨安装附件；⑩管接头
