带后耳轴的标准气缸在涂胶机供料上的应用

应用

原理

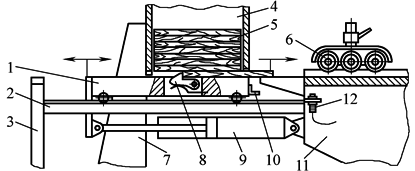

1—供料滑块；2—支撑导轨；

3—支架；4—料架；5—工件；

6—滚子供料装置；7—料架支撑；

8—驱动爪；9—带后耳轴气缸；

10—接近开关感应块；11—加工工具；

12—接近开关

现代供料技术所追求的目标是减少产品对操作人员的伤害或至少允许一个操作人员控制好几台机器，更进一步的目标是提高供料速度，并提供更好的监测，更好地利用机器的性能。图中所示为一个平的细长条或板料的供料设备，将板料送到机器上去加工。工件通过一驱动爪(在宽度方向装有好几个爪)将板料从料架中移走，并被推进到滚子供料设备中，并把工件推到工具下面(未显示)或涂胶传送带上。供料滚子外包一层橡胶，驱动爪只要将板料推进几个毫米即可实现驱动。供料滑块沿着V或U形的导轨运动直到感应传感器动作，并使其反向运动。也可以采用接近开关实现返回操作

适用

组件

①标准气缸；②双耳环；③安装脚架；④接近开关；⑤单向流量阀；⑥安装附件；⑦管接头
