叶片式摆动气缸在供料装置分配送料上的应用

应用

原理

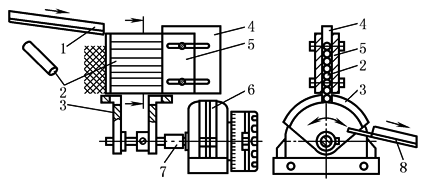

1—输入通道；2—工件；

3—旋转供料机构；4—纵向调节板；

5—堆料架；6—叶片式摆动气缸；

7—联轴器；8—输出通道

如图所示是为小工件使用而设计的装置，这些小工件纵向地从上位机上传送过来，通过该装置，将工件传送到下一步的测量设备中去。这个装置能存储一定数量的工件，可起到工序间的缓冲作用。在必要的时候，料架也可以毫不费力地用手工填满。当工件从料架中出去的时候，需要被分开，在这个例子中，是通过一个摆动气缸旋转机构实现的。料架和旋转机构的宽度可通过纵向调节板4进行调整，从而可适应各种长度的工件。对于不同直径的工件，自然就需配装不同的料架和旋转机构

适用

组件

①摆动气缸；②安装脚架；③接近开关；④单气控阀或阀岛；⑤安装附件；⑥管接头
