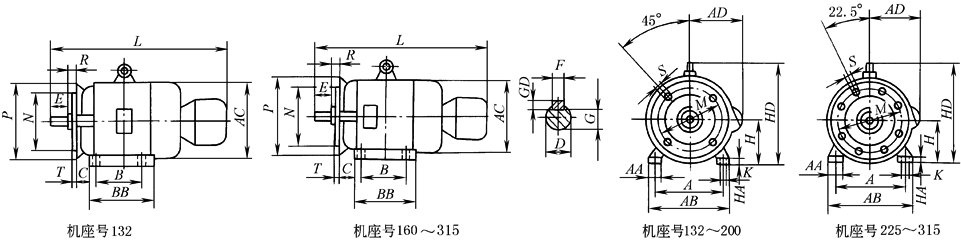

机座带底脚、端盖上有凸缘的安装及外形尺寸(B35)(JB/T 7119—2010)              mm

机座号

凸缘号

安装尺寸

外形尺寸

A

B

C

D

E

F×GD

（键高）

G

H

K

T

M

N

P

R

S

AB

AC

AD

(HA)

HD

L

132M

FF285

216

178

89

38

80

10×8

33

132

f 12

4

265

230

300

0

4×f 15

280

280

210

18

315

745

160M

FF300

254

210

108

42

110

12×8

37

160

f 15

5

300

250

350

0

4×f 19

330

335

255

20

385

820

160L

254

865

180L

279

279

121

48

110

14×9

42.5

180

f 15

5

300

250

350

0

4×f 19

355

375

285

22

430

920

200L

FF350

318

305

133

55

110

16×10

49

200

f 19

5

350

300

400

0

4×f 19

395

425

310

25

475

1045

225M

FF400

356

311

149

60

140

18×11

53

225

f 19

5

400

350

450

0

8×f 19

435

470

345

28

530

1115

250M

FF500

406

349

168

65

140

18×11

58

250

f 24

5

500

450

550

0

8×f 19

490

515

385

30

575

1260

280S

457

368

190

75

140

20×12

67.5

280

f 24

5

500

450

550

0

8×f 19

550

575

410

35

640

1355

280M

419

1405

315S

FF600

508

406

216

80

170

22×14

71

315

f 28

6

600

550

680

0

8×f 24

744

845

576

865

1500

315M

457

1550

315L

508

1660

注：1.G=D-GE,GE的极限偏差为（）

2.轴伸键的尺寸与公差符合GB/T 1096的规定。

3.P尺寸为最大极限值。

4.R为凸缘配合面至轴伸肩的距离。
