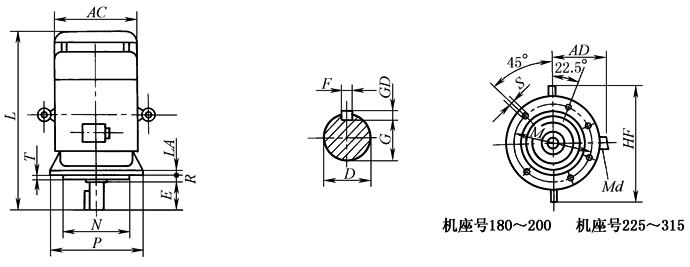

机座不带底脚、端盖上有凸缘、轴伸向下的安装及外形尺寸(JB/T 9616—1999)　　　　　　mm

V1(机座号180~315)

机座号

安装尺寸

M

N

P

R

S

T

D

E

F

2极

4、6、8、

10极

2极

4、6、8、

10极

2极

4、6、8、

10极

180M

300

350

0

4×f 19

5

110

14

180L

300

350

0

4×f 19

5

110

14

200L

350

300±0.016

400

0

4×f 19

5

110

16

225S

400

350±0.018

450

0

8×f 19

5

—

—

140

—

18

225M

400

350±0.018

450

0

8×f 19

5

110

140

16

18

250M

500

450±0.020

550

0

8×f 19

5

140

140

18

18

280S

500

450±0.020

550

0

8×f 19

5

140

140

18

20

280M

500

450±0.020

550

0

8×f 19

5

140

140

18

20

315S

600

550±0.022

660

0

8×f 24

6

140

170

18

22

315M

600

550±0.022

660

0

8×f 24

6

140

170

18

22

315L

600

550±0.022

660

0

8×f 24

6

140

170

18

22

机座号

安装尺寸

外形尺寸

G

GD

AC

AD

LA

L

HF

Md

2极

4、6、8、

10极

2极

4、6、8、

10极

2极

4、6、8、

10极

180M

42.5

9

360

285

18

730

500

M36×2-6H

180L

42.5

9

360

285

18

770

500

M36×2-6H

200L

49

10

400

310

18

850

550

M48×2-6H

225S

—

53

—

11

450

345

20

—

910

610

M48×2-6H

225M

49

53

10

11

450

345

20

905

935

610

M48×2-6H

250M

53

58

11

11

495

385

22

1020

650

M64×2-6H

280S

58

67.5

11

12

555

410

22

1100

720

M64×2-6H

280M

58

67.5

11

12

555

410

22

1150

720

M64×2-6H

315S

58

71

11

14

645

550

22

1310

1340

900

2×M64×2-6H

315M

58

71

11

14

645

550

22

1360

1390

900

2×M64×2-6H

315L

58

71

11

14

645

550

22

1360

1450

1390

1480

900

2×M64×2-6H

注：1．Md为接线盒进线口螺纹直径。

2．安装尺寸符合标准JB/T 9616，外形尺寸各厂家可能稍有不同。

3．P为最大极限值；R为凸缘配合面至轴伸肩的距离。
