中间耳轴型标准气缸在自动化车床的供料应用

应用

原理

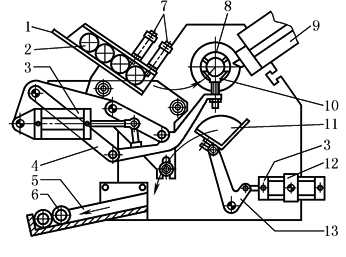

1—圆形工件的料架；2—工件(未加工)；

3—气缸(尾部带耳轴型气缸)；4—四连杆机构(双摇杆)；

5—出料斜槽；6—加工完的工件；7—供料用气缸；

8—夹具；9—刀具滑块；10—供料设备；

11—出料装置；12—摆动关节；13—杠杆

上图所示为自动车床的供料和出料机构。V形的高度可调，托架从料架中取出一个未加工的工件，并把工件输送到机床主轴的中心。为了实现这个目标，采用一个带尾部耳轴气缸，通过曲柄机构把工件从出料斜槽5中取出送入夹具8中，在这个位置被一个凸轮(未显示)推进到夹具中，加工完后，工件落入出料托盘中，通过一个带中间耳轴气缸，把托盘随后向输出斜槽倾斜。整个设备是装在一个基座上的，并与机器上工具的区域连接。在加工过程中，工件托架必须要转到一个离开加工碎屑的位置

适用

组件

①标准气缸(带尾部耳轴或带中间耳轴)；②接近开关；③安装脚架；④双耳环；⑤单向流量阀；⑥耳轴支座；⑦安装附件；⑧管接头
