防扭转紧凑型气缸配合液压系统的多头夹紧系统的应用

应用

原理

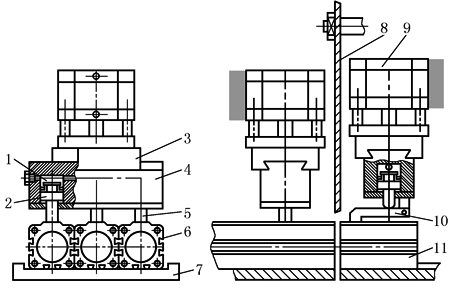

1—油腔；2—压力活塞；3—夹具体；

4—适配器；5—压力活塞杆；6—工件(型材)；

7—夹具支撑；8—圆形锯片；9—气缸；

10—夹紧杠杆；11—锯开的工件

多头夹紧系统在切断加工中有一定优势。上图所示为将铝型材切断的示意图，每次三个。然而，平行夹紧要具备能弥补加工的型材尺寸上的轻微差异，例如，可采用一组碟形弹簧。图中采用的是一种液压的方法，也叫“液体弹簧”，是一种被动的液压系统。当给油腔加压时，由于存在一个空行程，必须考虑有足够的冲程容积，否则，小活塞就不能移动，从而也不能传递压力。如果适配器做成可互换的，就可以完成各种不同的轮廓尺寸材料的加工，这样就增加了夹紧设备的柔性

适用

组件

①紧凑型气缸；②单气控阀；③接近开关；④安装附件；⑤管接头
