膜片气缸对平面形工件的夹紧工艺的应用

应用

原理

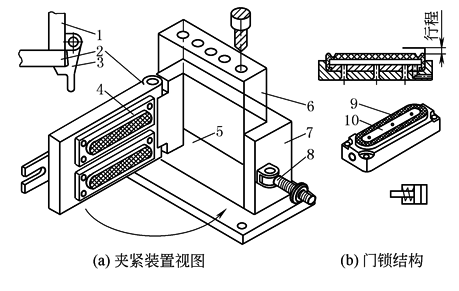

1—侧壁；2—夹紧门；3—门锁；

4—夹紧模块(膜片气缸)；5—清洁孔(未画出)；

6—工件；7—夹具箱体；8—紧固螺栓；

9—膜片式夹紧气缸；10—膜片式夹紧气缸的压紧面

夹紧装置不仅能很好地夹紧，而且也需要进出料方便。图a和图b展示了一个为V形工件钻孔的夹紧装置，夹紧力是由气动产生的，这些气动部件是和夹紧闸门连在一起的，闸门开得很大，这样就允许工件从闸门处送进或移出，而没有碰撞的危险。通过一个简单的紧固螺栓将门关闭或打开，如图所示，夹紧装置设备下面的支撑面的特点是应有一个易清除切屑的通口，它允许加工后的碎片很有效地被移除。膜片式夹紧气缸上带有金属压力盘来保护橡胶膜片过度变形并免受磨损(如图中的10)。膜片式夹紧气缸的使用使夹具设计变得简单。这些气缸可以是圆形和矩形的，而且可以是不同的尺寸

适用

组件

①膜片式夹紧气缸；②单气控阀；③安装附件；④管接头
