倍力气缸/放大曲柄机构对工件的夹紧工艺的应用

应用

原理

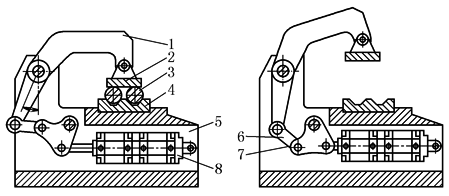

1—夹紧臂；2—压紧块；3—工件；

4—V形夹具；5—设备体；6—杠杆；

7—连杆；8—倍力气缸

在产品加工中，夹紧是一个基本的功能。正确的夹紧在保证高质量工件中扮演着很重要的角色。一个浮动压块保证把工件夹紧在V形夹具中的力是固定不变的，可以看到力传递路径中包含杠杆，该杆能在完全伸展的时候产生一个很大的面向夹具的压紧力F，该力被两个工件分配，所以每个工件所受的力为F/2。当夹紧装置打开的时候，必须要有足够的空间来放入工件，同时有必要用吹气清洁夹具，虽然如此，在加工完5~20个工件以后，夹紧点必须清理一下，必要时在无损伤的情况下把工件取出，为此目的，也可以使用直线摆动夹紧气缸。这些设备都有很好的保护措施，而且已经实现模块化，可大大简化系统的设计工作。夹紧臂的打开角可以在15°~135°之间调节

适用

组件

①倍力气缸；②接近开关；③单气控阀；④双耳环；⑤安装脚架；⑥安装附件；⑦管接头
