标准气缸/倍力气缸在木梯横挡的装配工艺的应用

应用

原理

虽然铝型材的梯子已变得越来越流行，但传统的木头梯子依然在生产。安装横挡条的工作可通过气缸实现，并能做到压力均衡。为了能较好地完成该工作，特别需要注意的是工件(横挡)必须被安装在一条直线上，支撑架由弹簧钢制成。完成这一操作的方法很简单，而且还可以将这一方法用于其他同类的操作。例如，多个气缸冲压能被用来制作家具。也可将此方法推广，例如，通过一个钻模用于安装气缸，或用于安装侧面托架

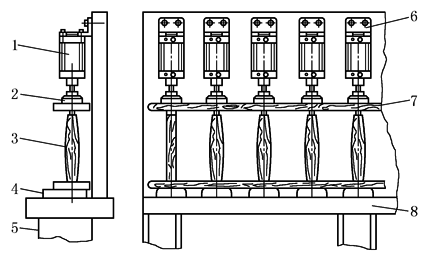

1—气缸或倍力气缸；

2—压块；3—木制横挡；

4—支撑；5—基架；

6—安装脚架；7—梯子侧板；

8—压合工作台

适用

组件

①标准气缸或倍力气缸；②接近开关；③单气控阀；④安装脚架；⑤双手安全启动模块；⑥安装附件；⑦管接头
