防扭转气缸、倍力气缸对需内芯插入部件进行的预加工工艺装配上的应用

应用

原理

一些工件在加工和夹紧的过程中很容易变形，为了防止变形、保证加工精确性，必须要给工件装一个临时的芯棒以便进行加工处理，利用图示的系统可以达到这个目的。这个系统采用部分自动化。芯棒首先用人工方式放到送料器上，然后将工件移到夹紧位置，通过左、右边的气缸夹住，然后进行轴向气缸的定位加工操作。之后，轴向气缸退回，另一气缸(本图未画出)将加工好的工件输送到出料传送带上。夹套必须在加工完成以后去掉。通过手工将工件传送到下一工位

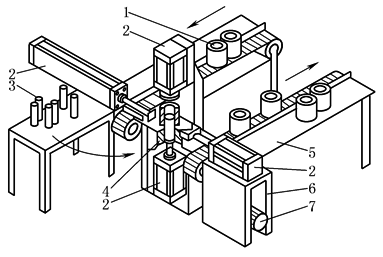

1—工件；2—轴向气缸：

倍力气缸，水平气缸(防扭

转紧凑型气缸或扁平气缸)；

3—芯棒(安装)；

4—支撑台；5—成品出料；

6—传送带驱动；7—驱动马达

适用

组件

①扁平气缸；②安装附件；③倍力气缸；④双手安全启动模块；⑤单气控阀；⑥接近开关；⑦管接头；⑧标准气缸；⑨安装脚架
