小型滑块驱动器/防扭转紧凑型气缸在内孔装配卡簧工艺上的应用

应用

原理

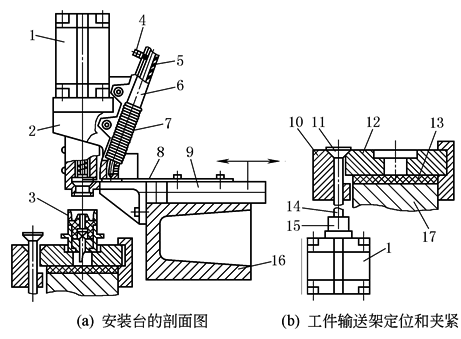

1—防扭转紧凑型气缸；2—支座；3—装配模块；

4—压缩空气接口；5—空气出口；6—卡簧料架；

7—卡簧；8—分配器滑块；9—小型滑块驱动器；

10—导向块；11—定位和夹紧杆；

12—工件输送架；13—传送带；14—连杆；

15—气缸安装件；16—机架；17—传送带系统

卡簧料架为一管子状的芯棒，为了防止在移动时粘在一起，采用压缩空气喷入料架管，然后通过侧壁的小孔排出，从而保证卡簧和料架管间的低摩擦。分配器滑块在压力推杆作用下带动每个卡簧，由于往下运动，卡簧和平面互相接触，当卡簧到达定位后，卡簧分离进入工件的环形槽中，由小型滑块驱动器驱动分配器滑块移至装配模块上方。同时，工件输送架被定位夹紧(IFWerner系统)，最后完成卡簧的装配。定位夹紧杆用于工件输送架的固定和释放，通过短行程气缸完成

适用

组件

①防扭转紧凑型气缸；②接近开关；③单气控阀；④紧凑型气缸；⑤安装附件；⑥管接头
