特殊轴向对中气缸/紧凑型气缸等在轴类套圈装配工艺上的应用

应用

原理

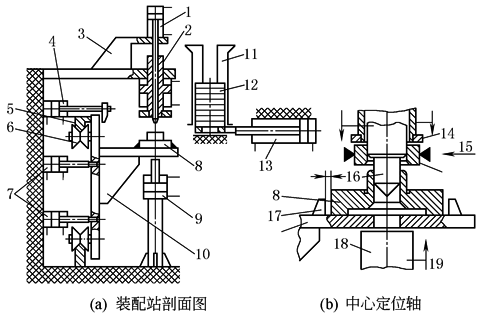

1—特殊轴向对中气缸；2—压紧气缸；3—支撑机架；

4—紧凑型气缸(夹紧)或摆动夹紧气缸；

5—导向架；6—支撑滚子；7—止动气缸；

8—工件；9—支撑气缸；10—移动平台；11—料架；

12—安装零件；13—分配器气缸；14—压力环；

15—分配机运动方向；16—中心定位销；

17—基本工件输送架；18—支撑气缸的活塞杆；

19—支撑气缸的运动方向

这种装配设备的传送系统往往分布在循环导轨上，经过安装点位置时，通过气缸定位夹紧，然后完成零件的装配，在安装前通过特殊轴向对中气缸定位轴的对中，同时支撑气缸平衡压紧力，减轻装配平台的负荷，传送带没有在图中显示，可以通过链传动，也可以通过自带的单独电机驱动

适用

组件

①标准圆形气缸；②紧凑型气缸；③紧凑型气缸或摆动夹紧气缸；④接近开关；⑤安装附件；⑥管接头
