摆动夹紧气缸对工件的夹紧工艺的应用

应用

原理

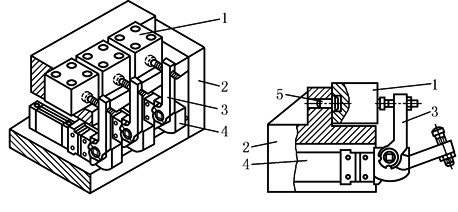

1—工件；2—设备体；3—夹具臂；

4—杠杆夹具；5—中心销

多夹紧设备具有节省辅助加工时间的优点，可大大提高生产率。因此，多夹紧设备常被用在大批量生产的操作中。在上图中，摆动夹紧气缸被平行布置，这种装置由于采用了经过细长化设计的特殊夹具而实现，减少了夹紧设备的机械复杂性。夹具臂打开时呈90°，通过夹具气缸上面的工件很容易被送入，而在其他类型的设备中通常不是这样。夹具的打开角度大，也能很好地保护工件免受加工碎屑的破坏。由于夹紧臂能很好地从工件那里分开，这种装置也可适合于自动化供料，只要装上一个可抓放处理装置即可

适用

组件

①摆动夹紧气缸；②接近开关；③单气控阀；④安装附件；⑤管接头
