适用范围及标记示例

(1) 适用范围

齿链式(滑片链式)无级变速器适用范围调速比2.8~6，电机可以顺逆双向旋转，工作环境温度为-40~40℃，当环境温度低于0℃时，启动前润滑油需要预热

齿链式无级变速器分为基本型，第一、二、三派生型

① 基本型：输入轴端和输出轴端不加装减速装置，代号为P，按传递功率大小由小到大分为0、1、2、3、4、5、6及各派生型

② 第一派生型：基本型输入轴端加装减速装置，加装的减速装置直接连接电机，代号为FP；加装的减速装置通过联轴器或带轮与动力装置相连，代号为NP；加装差动轮系用联轴器或带轮驱动，代号为XP

③ 第二派生型：基本型输出轴端加装减速装置，减速装置内减速齿轮为1对，代号为PB；2对齿轮，代号为PC；3对齿轮，代号为PD；多于三对齿轮，代号为PBC；加装差动轮系，代号为PX

④ 第三派生型：基本型输入轴端和输出轴端均加装减速装置，且连接方式分别与第一派生型和第二派生型相同，其代号为第一派生型和第二派生型代号的组合，代号为FPB、FPC、FPD、NPB、NPC、NPD

例如，某型号第三派生型无级变速器，输入端加装的减速装置直接与电机相连，输出端加装的减速装置通过一对齿轮减速，代号为FPB

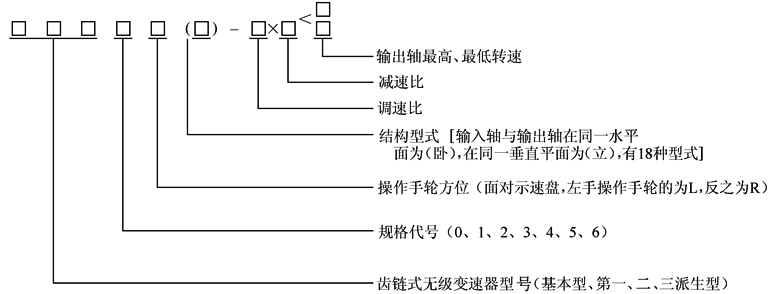

(2) 标记示例

① 整机配用功率为1.5kW，输出轴、输入轴两端均不加减速装置，调速比为3，用左手操作调速手轮的立式1型齿链式无级变速器，标记为

② 在基本型的输出轴端加装。2对齿轮减速的第二类派生型，电机功率为4kW，右手操作，调速比为6，输出轴减速比为1/30，输出轴最高转速59r/min，最低转速9.83r/min的卧式1型齿链式无级变速器，标记为

(3) 主要生产厂家

上海中纺机无级变速器有限公司。选用时，请与生产厂联系实际产品的性能参数和外形尺寸
