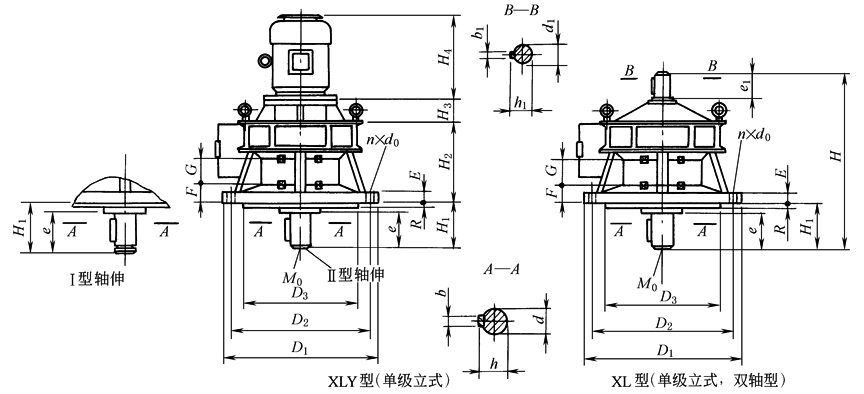

单级立式 |
|||||||||||||||||||||||
|
|
|||||||||||||||||||||||
|

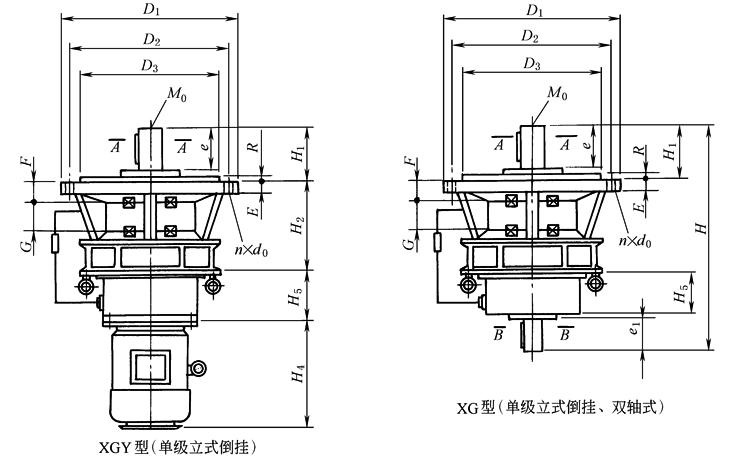

表1 单级立式及立式倒挂摆线针轮减速器外形尺寸 mm |
|||||||||||||||||||||||
|
型号 |
输出轴连接尺寸 |
轴承 |
输入轴连接尺寸 |
外形及安装尺寸 |
|||||||||||||||||||
|
d (h6) |
b |
h |
夹壳型 |
普通型 |
间距 |
d1 (h6) |
b1 |
h1 |
e1 |
D1 |
D2 |
D3 (h9) |
H5 |
H2 |
H |
E |
R |
M0 |
n×d0 |
||||
|
e |
H1 |
e |
H1 |
G |
F |
||||||||||||||||||
|
XL0A |
12 |
4 |
13.5 |
— |
— |
20 |
24 |
16 |
20 |
10 |
3 |
11 |
16 |
120 |
100 |
65 |
71 |
71 |
135 |
8 |
2.5 |
M4 |
4×f 7 |
|
XL0 |
14 |
5 |
16 |
— |
— |
23 |
27 |
16 |
21 |
12 |
4 |
13.5 |
16 |
140 |
120 |
85 |
83 |
83 |
148 |
9 |
2.5 |
M5 |
4×f 9 |
|
XL1 |
18 |
6 |
20.5 |
— |
— |
25 |
30 |
18 |
23 |
14 |
5 |
16 |
20 |
160 |
134 |
100 |
100 |
100 |
174 |
10 |
3 |
M6 |
4×f 9 |
|
XL2 |
25 |
8 |
28 |
78 |
85 |
34 |
42 |
20 |
25 |
15 |
5 |
17 |
25 |
180 |
160 |
130 |
117 |
117 |
214 |
12 |
3 |
M8 |
6×f 9 |
|
XL3 |
35 |
10 |
38 |
90 |
95 |
45 |
52 |
40 |
37 |
18 |
6 |
20.5 |
36 |
230 |
200 |
170 |
142 |
142 |
266 |
15 |
4 |
M8 |
6×f 11 |
|
XL4 |
45 |
14 |
48.5 |
100 |
128 |
63 |
81 |
51 |
38 |
22 |
6 |
24.5 |
40 |
260 |
230 |
200 |
162 |
162 |
320 |
15 |
4 |
M8 |
6×f 11 |
|
XL5 |
55 |
16 |
59 |
100 |
112 |
79 |
90 |
74 |
41 |
30 |
8 |
33 |
45 |
340 |
310 |
270 |
200 |
219 |
398 |
20 |
4 |
M10 |
6×f 11 |
|
XL6 |
65 |
18 |
69 |
130 |
142 |
80 |
91 |
101 |
45 |
35 |
10 |
38 |
54 |
400 |
360 |
316 |
200 |
260 |
457 |
22 |
5 |
M12 |
8×f 15 |
|
XL7 |
80 |
22 |
85 |
150 |
163 |
100 |
112 |
107 |
51 |
40 |
12 |
43 |
65 |
430 |
390 |
345 |
200 |
279 |
513 |
22 |
5 |
M12 |
8×f 18 |
|
XL8 |
90 |
25 |
95 |
180 |
182 |
110 |
111 |
135 |
54 |
45 |
14 |
48.5 |
70 |
490 |
450 |
400 |
215 |
337 |
579 |
30 |
6 |
M16 |
12×f 18 |
|
XL9 |
100 |
28 |
106 |
180 |
219 |
130 |
169 |
151 |
67 |
50 |
14 |
53.5 |
80 |
580 |
520 |
455 |
215 |
381 |
700 |
35 |
8 |
M20 |
12×f 22 |
|
XL10 |
110 |
28 |
116 |
200 |
233 |
140 |
173 |
185 |
73 |
55 |
16 |
59 |
100 |
650 |
590 |
520 |
235 |
439 |
778 |
40 |
10 |
M24 |
12×f 22 |
|
XL11 |
130 |
32 |
137 |
230 |
280 |
184 |
210 |
210 |
78 |
70 |
20 |
74.5 |
120 |
880 |
800 |
680 |
235 |
598 |
1025 |
45 |
10 |
M30 |
12×f 35 |
|
XL12 |
180 |
45 |
190 |
290 |
340 |
260 |
310 |
273 |
68 |
90 |
25 |
95 |
150 |
1160 |
1020 |
900 |
290 |
796 |
1435 |
60 |
10 |
M42 |
8×f 39 |
|
注:1.表中H为普通型轴伸的双轴型减速器总高度,夹壳型轴伸的总高度=夹壳型H1-普通型H1+H。 2.H3、H4值见下表2。 3.倒挂式减速器输出轴仅有普通型轴头。 4.Ⅰ型轴头配夹壳联轴器(表JQ型夹壳联轴器),Ⅱ型轴头的轴端设有中心孔,供压入联轴器用,与之相配的联轴器有GT型、DF型、SF型或TK型(表GT、DF型刚性凸缘联轴器、表SF型三分式联轴器和表TK型弹性块式联轴器)。 5.XL0A~XL4型减速器采用润滑脂润滑;XL5~XL7型采用油浴润滑;XL8~XL12和XG5~XG12型采用YA增安型三相380V、0.04kW电机驱动的转子油泵进行循环喷油润滑。 |
|
表2 单级立式摆线针轮减速器的H3、H4尺寸及参考质量 mm |
|||||||||||||||||
|
功率 /kW |
型号 |
尺寸 |
参考质量/kg |
功率 /kW |
型号 |
尺寸 |
参考质量/kg |
功率 /kW |
型号 |
尺寸 |
参考质量/kg |
||||||
|
H4 |
H3 |
XL型 |
XLD型 |
H4 |
H3 |
XL型 |
XLD型 |
H4 |
H3 |
XL型 |
XLD型 |
||||||
|
0.04 |
X0A |
130 |
|
5 |
7 |
4 |
X4 |
340 |
87 |
68 |
85~111 |
18.5 |
X8 |
620 |
26 |
340 |
383~522 |
|
0.06 |
X5 |
340 |
87 |
104 |
126~185 |
X9 |
740 |
22 |
490 |
565~740 |
|||||||
|
0.09 |
X0A |
170 |
|
5 |
7 |
X6 |
340 |
87 |
162 |
196~285 |
X10 |
740 |
32 |
630 |
780~1180 |
||
|
0.12 |
X0 |
170 |
|
6 |
9 |
5.5 |
X5 |
395 |
100 |
104 |
126~185 |
22 |
X9 |
740 |
22 |
490 |
565~740 |
|
0.18 |
X0 |
190 |
|
6 |
9 |
X6 |
395 |
107 |
162 |
196~285 |
X10 |
740 |
32 |
630 |
780~1180 |
||
|
0.25 |
X1 |
190 |
|
9 |
13 |
X7 |
395 |
107 |
230 |
273~353 |
X11 |
740 |
45 |
1160 |
1410~2245 |
||
|
0.37 |
X2 |
190 |
|
17 |
31~39 |
X8 |
395 |
160 |
340 |
383~522 |
30 |
X10 |
795 |
32 |
630 |
780~1180 |
|
|
|
X1 |
225 |
|
9 |
13 |
X9 |
435 |
31 |
490 |
565~740 |
X11 |
795 |
45 |
1160 |
1410~2245 |
||
|
0.55 |
X2 |
225 |
|
17 |
31~39 |
7.5 |
X5 |
435 |
100 |
104 |
126~185 |
X12 |
795 |
60 |
2250 |
2868~3570 |
|
|
0.75 |
X3 |
245 |
75 |
43 |
60~70 |
X6 |
435 |
107 |
162 |
196~285 |
37 |
X10 |
895 |
32 |
630 |
780~1180 |
|
|
|
X4 |
245 |
77 |
68 |
85~111 |
X7 |
435 |
107 |
230 |
273~353 |
X11 |
895 |
45 |
1160 |
1410~2245 |
||
|
1.1 |
X2 |
260 |
|
17 |
31~39 |
X8 |
435 |
160 |
340 |
383~522 |
X12 |
895 |
60 |
2250 |
2868~3570 |
||
|
X3 |
260 |
75 |
43 |
60~70 |
X9 |
490 |
220 |
490 |
565~740 |
45 |
X10 |
1030 |
32 |
630 |
780~1180 |
||
|
X4 |
260 |
77 |
68 |
85~111 |
11 |
X6 |
490 |
137 |
162 |
196~285 |
X11 |
1030 |
45 |
1160 |
1410~2245 |
||
|
X5 |
260 |
70 |
104 |
126~185 |
X7 |
490 |
137 |
230 |
273~353 |
X12 |
1030 |
60 |
2250 |
2868~3570 |
|||
|
1.5 |
X3 |
285 |
75 |
43 |
60~70 |
X8 |
535 |
26 |
340 |
383~522 |
55 |
X11 |
1030 |
45 |
1160 |
1410~2245 |
|
|
X4 |
285 |
77 |
68 |
85~111 |
X9 |
660 |
22 |
490 |
565~740 |
X12 |
1030 |
60 |
2250 |
2868~3570 |
|||
|
X5 |
285 |
70 |
104 |
126~185 |
X10 |
660 |
32 |
630 |
780~1180 |
75 |
X11 |
1100 |
45 |
1160 |
1410~2245 |
||
|
2.2 3 |
X4 |
320 |
87 |
68 |
85~111 |
15 |
X8 |
535 |
26 |
340 |
383~522 |
X12 |
1100 |
60 |
2250 |
2868~3570 |
|
|
X5 |
320 |
87 |
104 |
126~185 |
X9 |
660 |
22 |
490 |
565~740 |
90 |
X11 |
1180 |
45 |
1160 |
1410~2245 |
||
|
X6 |
320 |
87 |
162 |
196~285 |
X10 |
660 |
32 |
630 |
780~1180 |
X12 |
1180 |
60 |
2250 |
2868~3570 |
|||
|
注:表列H3、H4尺寸为以下电机配置结果的数值,对于其他电机应视电机的外形尺寸有所变动: (1) X0A~X2机型其输入功率0.04~0.75kW者为专用电机; (2) 其他为Y系列电机,配用4极功率≥18.5kW和6极功率≥15kW的电机机座安装型式为V1,其余为B5。 |
|||||||||||||||||
