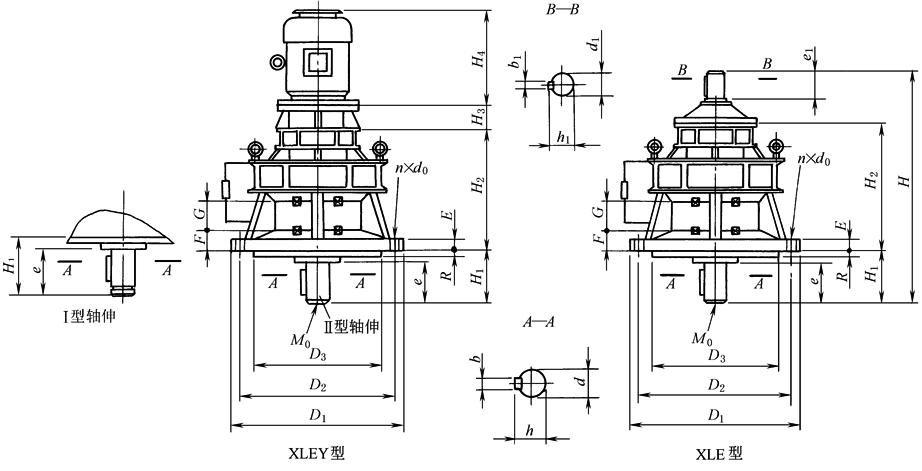

两级立式摆线针轮减速器外形尺寸 /mm

两级立式

b16d2d162c

表1　　　　　　　　　　　　　　　　　　　　　　　　两级立式摆线针轮减速器外形尺寸　　　　　　　　　　　　　　　　　　　mm
型号	输出轴连接尺寸							轴承间距		输入轴连接尺寸				外形及安装尺寸
	d (h6)	b	h	夹壳型		通用型		轴承间距		d₁ (h6)	b₁	h₁	e₁	D₁	D₂	D₃ (h9)	H₂	H	E	R	M₀	n×d₀
	d (h6)	b	h	e	H₁	e	H₁	G	F	d₁ (h6)	b₁	h₁	e₁	D₁	D₂	D₃ (h9)	H₂	H	E	R	M₀	n×d₀
X10A	18	6	20.5	—	—	25	30	18	23	10	3	11	16	160	134	100	155	220	10	3	M6	4×f 9
X20	25	8	28	78	85	34	42	20	25	12	4	13.5	16	180	160	130	188	268	12	3	M8	6×f 9
X31	35	10	38	90	95	45	50	40	27	14	5	16	20	230	200	170	230	325	15	4	M8	6×f 11
X42	45	14	48.5	100	128	63	79	51	26	15	5	17	25	260	230	200	239	374	15	4	M8	6×f 11
X53	55	16	59	100	112	79	91	74	31	18	6	20.5	35	340	310	270	309	473	20	4	M10	6×f 11
X63	65	18	69	130	152	80	92	101	34	18	6	20.5	35	400	360	316	350	513	22	5	M12	8×f 15
X74	80	22	85	150	163	98	111	107	41	22	6	24.5	40	430	390	345	391	578	22	5	M12	8×f 18
X84	90	25	95	180	182	110	111	135	44	22	6	24.5	40	490	450	400	448	638	30	6	M16	12×f 18
X85	90	25	95	180	182	110	111	135	44	30	8	33	45	490	450	400	476	750	30	6	M16	12×f 18
X95	100	28	106	180	219	129	171	151	78	30	8	33	45	580	520	455	517	775	35	8	M20	12×f 22
X106	110	28	116	200	233	140	173	185	63	35	10	38	54	650	590	520	587	865	40	10	M24	12×f 22
X117	130	32	137	230	256	184	210	210	78	40	12	43	65	880	800	680	758	1090	45	10	M30	12×f 35
X128	180	45	190	290	340	320	370	373	91	45	14	48.5	70	1160	1020	900	796	1482	60	10	M42	8×f 39
注：安装及连接尺寸与该机型第二级所对应的单级减速器的尺寸相同，H₃、H₄值见下表2。

表2　　　　　　　　　　　　　　　　　两级立式摆线针轮减速机的H₃、H₄尺寸及参考重量　　　　　　　　　　　　　　　　　　　　mm
机型号	电机	外形尺寸	输入功率 /kW												参考质量/kg
机型号	电机	外形尺寸	0.04 0.06	0.09 0.12	0.18 0.25 0.37	0.55 0.75	1.1	1.5	2.2 3	4	5.5	7.5	11	15	XLE型	XLEY型
X10A	4极	H₄	130	170											13	15
X20		H₄		170	190										24	26~28
X31		H₄			190	225									48	53~55
X42		H₄			190	225									80	85~87
X53		H₃			82	75	75								139	151~161
X53		H₄			216	245	260								139	151~161
X63		H₃			82	75	75								195	207~217
X63		H₄			216	245	260								195	207~217
X74		H₃				77	77	77	87						268	285~302
X74		H₄				245	260	285	320						268	285~302
X84		H₃				77	77	77	87						367	384~405
X84		H₄				245	260	285	320						367	384~405
X85		H₃				70	70	70	80						399	417~437
X85		H₄				245	260	285	320						399	417~437
X95		H₃				70	70	70	80	86					535	552~578
X95		H₄				245	260	285	320	340					535	552~578
X106		H₃					116	116	87	87	107	107			758	780~839
X106		H₄					260	285	320	340	395	435			758	780~839
X117		H₃							87	87	107	107	137	137	1251	1273~1332
X117		H₄							320	340	395	435	535	660	1251	1273~1332
X128		H₃								160	160	160	26	26	2500	2525~2652
X128		H₄								340	395	435	535	680	2500	2525~2652
注：1．输入功率为0.04~0.75kW的X10A~X42型配专用电机，其他配Y系列B5型式电机。若选用其他系列电机，H₄值相应变化。 2．X10A~X42型减速器采用润滑脂润滑，X53~X128采用YA增安型三相380V、0.04kW电机驱动的转子油泵进行循环喷油润滑。
