选型方法

HZ型无级变速器的传动效率是随着输出转速的变化而变化的。当输入转速为1500r/min时，在输出转速0~850r/min的全程中，最佳效率区段是350~700r/min，低于100r/min时，效率最低。所以在选型时，应根据工作输出转速范围来确定类型(基本型或带减速器的)，再根据负载转矩来确定规格，必须满足计算转矩T_c小于变速器的最小许用输出转矩。计算转矩的计算公式为式T_c＝KK_TT＜T_p(N·m)、式T_c＝9550KK_TP/n_2min＜T_p(N·m)

如已知负载功率P，算出计算功率P_c后，就可在表技术参数、外形及安装尺寸表1和下图中找到相应规格的变速器。如已知负载转矩T，算出计算转矩T_c后，尚需考虑其对应的转速范围，从本机型输出转矩特性曲线(下图)上选择合适的规格。对于恒转矩负载，则应使计算转矩T_c小于表技术参数、外形及安装尺寸表1中最小输出额定转矩的原则，找出对应的机型规格。例如，某传动装置，每天工作6h，工作转速范围为200~600r/min，工作负载为5N·m的恒转矩，有中等冲击载荷，需选用一带电机的环锥无级变速器。由式T_c＝KK_TT＜T_p(N·m)和表选用的一般方法求得计算转矩T_c＝KK_TT＝1.3×1×5＝6.5N·m，查表技术参数、外形及安装尺寸表1，选用HZD750型变速器，其最小输出额定转矩为6.8N·m＞6.5N·m；又由下图查得，当n₂＝600r/min时，该型变速器的输出转矩为9.2N·m＞6.5N·m。由于n₂＝200~600r/min在基本型输出转速范围，故合适。如工作转速范围低于150r/min则应考虑选用带减速器的环锥减变速器

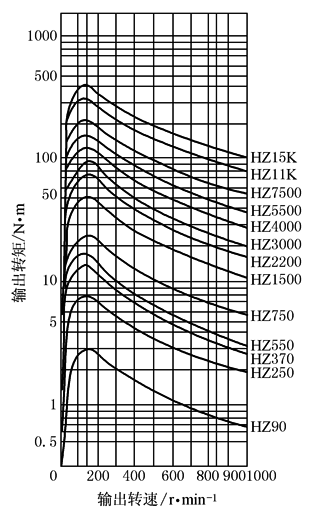

HZ系列变速器输出特性曲线
