概述

带式无级变速器由于其结构简单、制造容易、工作平稳、能吸收振动、易损件少、带更换方便，因而是机械无级变速器中广泛应用的一种；其缺点是外形尺寸较大，而变速范围较小。它由主、从动锥(带)轮、紧套在两轮上的带、调速操纵机构和加压装置等组成。当主动轮转动时，借助带与锥轮间的摩擦力驱动从动轮并传递动力；通过调速操纵机构改变带在锥轮上的位置，使主、从动轮的工作半径改变，以达到无级变速的目的

(1) 普通V带无级变速传动

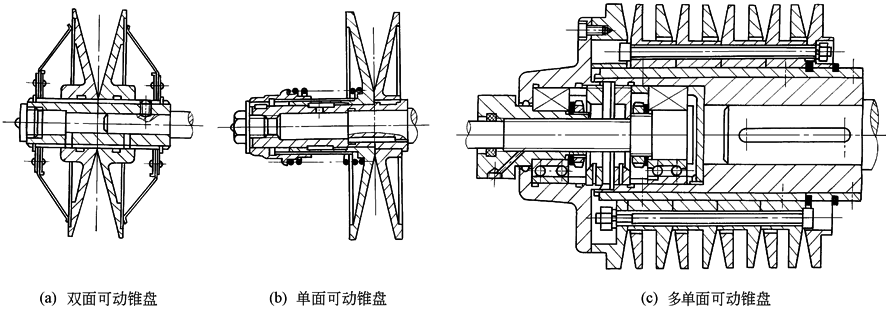

其结构简单、变速范围小。带轮结构如图所示，有双面可动锥盘(图a)、单面可动锥盘(图b)和多单面可动锥盘(图c)带轮三种结构，后者用于大功率多根带传动

图  普通V带无级变速带轮结构

(2) V形宽带无级变速传动

无级变速用的V形宽带的内周具有齿形，因而具有良好的曲挠性、耐热性和耐侧压性。农业机械中无级变速传动用V形半宽带，内周无齿，耐侧压性能好

(3) 块带式无级变速传动

其主要用于低速、工作条件恶劣的场合
