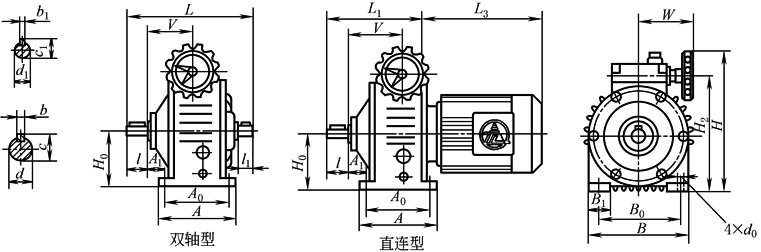

MBW基本型无级变速器(铸铁外壳)主要技术参数及尺寸

mm

机型号

额定

功率

/kW

输入

转速

/r·

min^-1

输出

转速

/r·

min^-1

输出

转矩

/N·m

中心

高

H₀

安装尺寸

输出轴尺寸

输入轴尺寸

外形尺寸

质量/kg

A₀

A₁

B₀

B₁

d₀

d

b

c

l

d₁

b₁

c₁

l₁

H₂

H

A

B

V

W

L

L₁

L₃

双轴

型

直连

型

MBW02

0.18

1390

200

~

1000

1.5~3

75

105

18

110

25

9

14js6

5

16

30

14js6

5

16

25

160

210

125

146

69

100

195

130

202

10.5

23

MBW04

0.37

1390

3~6

80

105

26

120

32

10

14js6

5

16

30

14js6

5

16

30

169

219

135

150

82

111

221

145

225

14

27.5

MBW07

0.55

1390

5~10

106

125

33.5

160

40

12

20js6

6

22.5

40

19js6

6

21.5

30

213

263

150

190

90

128

243

182

255

18.3

32

0.75

1390

6~12

255

33

MBW15

1.1

1400

9~18

125

140

50

180

50

12

25js6

8

28

50

24js6

8

27

40

246

296

165

230

107

153

314

223

270

35.5

56

1.5

1400

12~24

295

57

MBW22

2.2

1420

18~36

150

230

25

245

55

14

30js6

8

33

60

24js6

8

27

50

300

350

270

300

135

157

387

268

325

60

93

MBW40

3

1420

24~48

150

230

25

245

55

14

30js6

8

33

60

24js6

8

27

50

300

350

270

300

135

157

387

268

325

65

95

4

1440

32~64

340

97

MBW55

5.5

1440

45~90

200

250

33

315

70

18

35k6

10

38

70

32k6

10

35

60

392

474

290

365

189

186

425

319

390

105

170

MBW75

7.5

1460

60~120

200

250

33

315

70

18

35k6

10

38

70

32k6

10

35

60

392

474

290

365

189

186

425

319

430

110

181

注：1．L₃值是按Y₂系列B₅型电机计入，若配用其他系列电机L₃值应相应变动。

2．生产厂：浙江通力减速机有限公司，宁波市镇海减变速机制造有限公司，温州市双联机械有限公司等。
