适用范围、标记及选用示例

(1) 适用范围

行星锥盘无级变速器有恒功率型和恒转矩型，本标准适用于调速比范围4~8，传递功率0.09~7.5(22)kW，工作环境温度为-20~40℃。环境温度低于0℃时，启动前润滑油应预热

(2) 标记示例

这种变速器在JB/T 6950—1993的基础上，演变成了MB(N)系列(浙江地区)和JWB-X系列(广东地区)两类，现分述如下

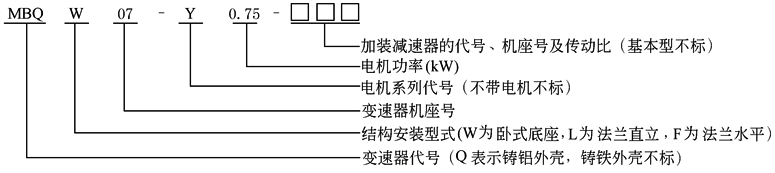

① MB(N)系列标记示例：

MB系列基本型行星锥盘无级变速器的主要技术参数及尺寸见表MBW基本型无级变速器(铸铁外壳)主要技术参数及尺寸(卧式底座安装型)及表MBL(F)基本型无级变速器(铸铁外壳)主要技术参数及尺寸(法兰直立和水平安装型)。组合型减变速器的参数及尺寸见生产厂样品说明书

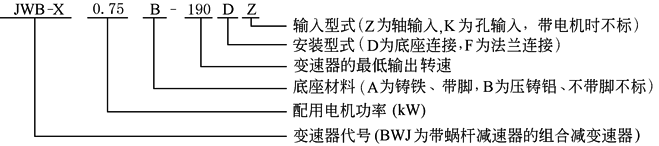

② JWB-X系列标记示例：

JWB-X系列变速器的技术参数见表JWB-X系列变速器的技术参数，基本型的外形及安装尺寸见表直出式底座连接型(190D)外形及安装尺寸(底座连接型)及表直出式法兰连接型(190F)外形及安装尺寸(法兰连接型)。其余型号见工厂产品样本

(3)选用示例

例1　带式运输机转速范围为58~185r/min；负载转矩为19.8N·m(恒转矩)，工作状况为：每天24h连续运转，载荷稳定，环境温度低于30℃；380V/50Hz/3相供电；安装型式为卧式底座式，试选变速器规格

由表选用的一般方法查得工况系数K＝1.2，K_T＝1；由式T_c＝KK_TT＜T_p(N·m)求得计算转矩T_c＝KK_TT＝1.2×1×19.8＝23.76N·m；由表JWB-X系列变速器的技术参数查出符合要求的变速器型号为JWB-X0.75-40D，其输出转速为40~200r/min，许用输出转矩为25~52N·m＞T_c。相应MB系列的变速器为MBW07-Y0.75-1C5其输出转速为40~200r/min，许用输出转矩为30~60N·m＞T_c，带一级齿轮减速器，传动比为5

例2　某微型专用车床，转速范围72~285r/min；负载功率0.055kW(恒功率)，工作状况为：每天12h连续工作，载荷稳定，环境温度低于30℃；380V/50Hz/3相供电；法兰型式安装。试选变速器规格

由表选用的一般方法查得K＝1.1，K_T＝1；由式T_c＝9550KK_TP/n_2min＜T_p(N·m)求得计算转矩T_c＝9550KK_TP/n_2min＝9550×1.1×1×0.055/72＝8.025N·m；由表JWB-X系列变速器的技术参数查得符合要求的变速器型号为JWB-X0.37B-60F，其输出转速为60~300r/min，许用输出转矩为16.5~8.2N·m＞T_c。相应MB系列的变速器型号为MBQF04-Y0.37-1C3，其输出转速为66~330r/min，许用输出转矩为9~18N·m＞T_c，带有传动比为3的一级齿轮减速器
