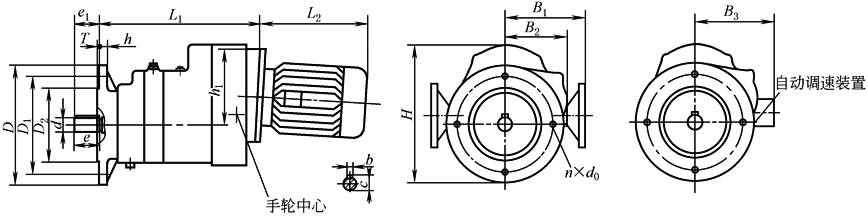

SPT减变速机(立式)的外形及安装尺寸

mm

机座号

安装尺寸

输出轴尺寸

外  形  尺  寸

D₁

D₂

T

e₁

n

d₀

d

b

c

e

D

h

h₁

H

B₁

B₂

B₃

L₁

L₂

0.37

0.55

I

165

130h7

4

50

4

13

28h6

8

31

58

200

12.5

140

220

146

—

—

255

尺寸按

所配

电机

Ⅱ

165

130h7

4

50

4

13

28h6

8

31

56

200

12.5

140

220

146

—

—

260

0.75

1.1

1.5

I

210

160h7

5

58

4

13

32h6

10

35

60

260

16

220

330

175

—

188

297

Ⅱ

210

160h7

5

58

4

13

32h6

10

35

60

260

16

220

330

175

135

188

317

2.2

3

I

300

250h7

8

69

6

17

48h6

16

51.5

80

350

25

240

370

208

—

220

369

注：1．立式输出法兰孔：Ⅰ为米字型，Ⅱ为十字型。

2．生产厂：宁波市镇海减变速机制造有限公司。
