说明及标记示例

ZH系列减变速机的型号、技术参数及基本尺寸ZH型锥盘环盘变速器的基本型(ZH型)和基本型与减速器组合的减变速机(ZHY-CJ、ZHY-W和ZHY-WJ三类)，基本型做成独立部件，其结构安装尺寸参照电机安装尺寸，它与各类减速器进行模块组合后，可实现低级无级变速，输出转速在2~1740r/min范围内，变速比为6。变速器摩擦副采用了大摩擦因数和高耐用度的特种摩擦材料；输出特性为恒功率特性。本节仅介绍基本型系列产品的参数、外形及安装尺寸

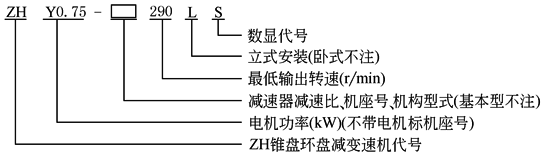

标记示例

ZH系列无级变速器的技术参数见表ZH系列无级变速器的技术参数，外形及安装尺寸见表ZH基本型无级变速器(卧式)外形及安装尺寸和表ZH基本型无级变速器(立式)外形及安装尺寸
