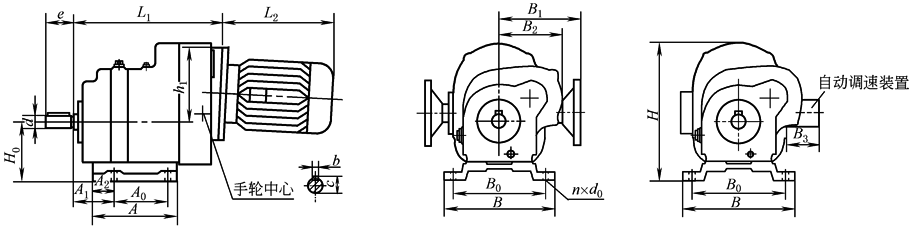

SPT减变速机(卧式)的外形及安装尺寸

mm

机座号

中心高

安装尺寸

输出轴尺寸

外  形  尺  寸

H₀

A₁

A₀

B₀

n

d_o

d

b

c

e

A

B

A₂

h₁

B₁

B₂

B₃

H

L₁

L₂

0.37

0.55

I

85

84

100

160

4

9

28h6

8

31

58

155

184

43

140

146

—

—

219

225

尺寸按

所配

电机

Ⅱ

85

86

100

160

4

9

28h6

8

31

56

155

184

43

140

146

—

—

219

230

Ⅲ

146

72

163

160

4

9

32h6

10

35

60

187

184

42

140

146

—

—

219

280

0.75

1.1

1.5

I

120

68

115

200

4

13

32h6

10

35

60

180

240

45

220

175

—

88

299

255

Ⅱ

125

88

115

200

4

13

32h6

10

35

60

180

240

45

220

175

135

88

299

275

Ⅲ

122

92

115

200

4

13

48h6

16

51.5

73

215

240

50

220

175

135

88

299

308

2.2

3

I

160

60

200

280

4

17

48h6

16

51.5

80

240

320

20

240

208

—

88

396

314

Ⅱ

175

40

230

280

4

17

58h6

18

62

80

270

320

20

240

208

207

88

396

334

Ⅲ

300

69

240

280

4

17

82h6

24

87

80

284

320

22

240

208

207

88

401

396

注：生产厂：宁波市镇海减变速机制造有限公司。
