标记示例及SPT系列减变速机的技术参数 |
||||||||||
|

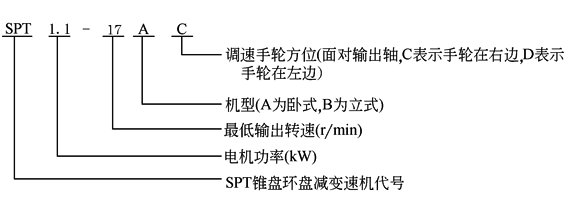

SPT型锥盘环盘无级变速器是将无级变速器与减速齿轮(最多可达三对)共同组装在一个箱体内的降速型减变速机，分成卧式和立式两类，其变速比为4。其技术参数见下表。其外形及安装尺寸见表SPT减变速机(卧式)的外形及安装尺寸和表SPT减变速机(立式)的外形及安装尺寸。 标记示例
如有配数显、自动控制装置等特殊要求，需注明 |
||||||||||
|
SPT减变速机的技术参数 |
||||||||||
|
机座号 |
调速区间 /r·min-1 |
0.37kW |
0.55kW |
0.75kW |
1.1kW |
1.5kW |
2.2kW |
3kW |
||
|
输出转矩/N·m |
||||||||||
|
0.37
0.55
0.75 |
Ⅰ |
4极 |
205~820 |
7.4~4 |
11~6 |
15~8.2 |
|
|
|
|
|
50~197 |
29~17 |
43~26 |
58.6~35 |
|
|
|
|
|||
|
6极 |
135~545 |
10.6~6 |
15.8~9 |
|
|
|
|
|
||
|
34~135 |
42~24 |
62~37 |
|
|
|
|
|
|||
|
Ⅱ |
4极 |
22~82 |
66~39.7 |
98~59 |
134~80 |
|
|
|
|
|
|
12~44 |
120~74 |
179~110 |
244~150 |
|
|
|
|
|||
|
6极 |
15~55 |
96~59 |
143~88 |
|
|
|
|
|
||
|
8~30 |
175~107 |
261~160 |
|
|
|
|
|
|||
|
Ⅲ |
4极 |
3~11 |
481~295 |
715~439 |
|
|
|
|
|
|
|
6极 |
2~8 |
701~430 |
715~439 |
|
|
|
|
|
||
|
0.75
1.1
1.5
2.2 |
Ⅰ |
4极 |
53~262 |
|
|
55~25 |
81~37 |
110~50 |
161~73 |
|
|
6极 |
35~172 |
|
|
84~38 |
123~56 |
167~77 |
|
|
||
|
Ⅱ |
4极 |
17~82 |
|
|
172~80 |
252~118 |
344~161 |
504~236 |
|
|
|
11~54 |
|
|
266~122 |
390~179 |
532~244 |
780~358 |
|
|||
|
5~30 |
|
|
585~274 |
858~402 |
1170~548 |
|
|
|||
|
6极 |
11~54 |
|
|
266~122 |
390~179 |
532~244 |
|
|
||
|
5~30 |
|
|
585~274 |
858~402 |
1170~548 |
|
|
|||
|
Ⅲ |
4极 |
5~24 |
|
|
585~274 |
858~402 |
1170~548 |
|
|
|
|
6极 |
3.5~15 |
|
|
836~439 |
1226~644 |
1671~878 |
|
|
||
|
2.2
3 |
Ⅰ |
4极 |
81~323 |
|
|
|
|
|
106~60 |
144~82 |
|
6极 |
54~214 |
|
|
|
|
|
159~90 |
|
||
|
Ⅱ |
4极 |
15~59 |
|
|
|
|
|
572~327 |
780~446 |
|
|
6极 |
10~39 |
|
|
|
|
|
858~495 |
|
||
|
Ⅲ |
4极 |
4~14.5 |
|
|
|
|
|
2145~1331 |
2925~1816 |
|
|
6极 |
2.5~9 |
|
|
|
|
|
3432~2145 |
|
||
|
注：Ⅰ、Ⅱ、Ⅲ分别表示一、二、三级齿轮减速。 |
||||||||||
