概述

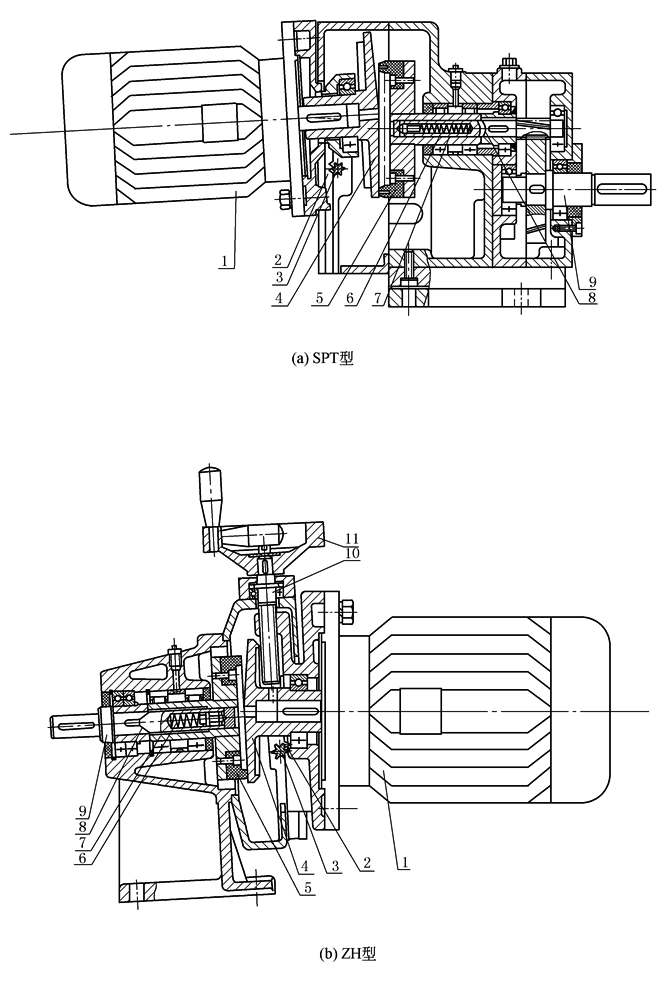

下图a、b分别为SPT和ZH系列锥盘环盘无级变速器的结构图

停机时，锥盘4、环盘5在预压弹簧6的作用下，产生一定的压紧力。工作时，电机1驱动锥盘4，依靠摩擦力矩带动环盘5转动，而使输出轴9运转。当输出轴上的负载发生变化时，通过自动加压凸轮8，使摩擦副间的压紧力和摩擦力矩正比于负载而变化，因此，输出功率正比于外界负载的变化而变化。调速时，通过调速齿轮、齿条2、3(SPT型)或调速丝杠和手轮10、11(ZH型)，使锥盘4相对于环盘5作径向移动，改变了锥盘与环盘的接触工作半径，从而实现了平稳的无级变速

SPT及ZH系列锥盘环盘减变速机均为中小功率无级变速器，具有传动平稳可靠、低噪声、高效耐用、无需润滑、无污染等特点，广泛应用于食品、制药、化工、电子、印刷、塑料等行业的机械传动装置上

图  锥盘环盘无级变速器

1—电机；2—调速齿条；3—齿轮；4—锥盘；5—环盘；6—预压弹簧；

7—连接套；8—加压凸轮；9—输出轴；10—调速丝杠；11—手轮
