JQ型夹壳联轴器

JQ型夹壳联轴器

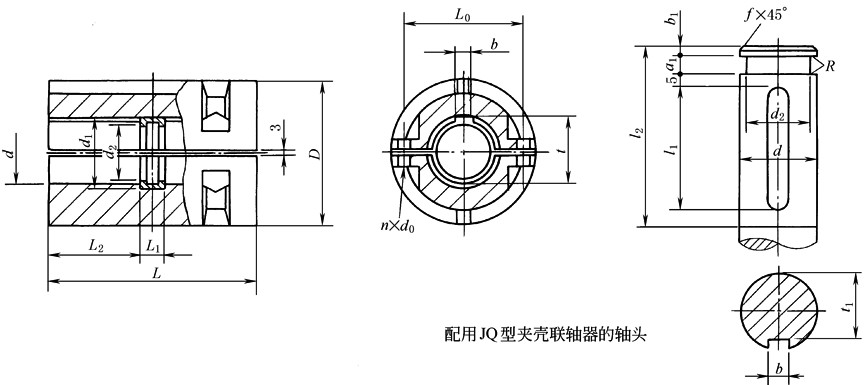

标记示例 1) 内孔直径f40mm，HT200材质的夹壳联轴器：联轴器 JQ40 2) 内孔直径f50mm，材质为ZG0Cr18Ni9的夹壳联轴器：联轴器 JQ50-ZG0Cr18Ni9 mm
标定符号	孔径 d (H7 /h6)	许用转矩 /N·m	D	L	L₁ (H8 /j7)	L₂	L₀	n×d₀	d₁ (H11 /h11)	d₂ (H11)	a₁ (H11)	b₁	l₁	l₂	R	f	b	t	t₁	质量 /kg
JQ-25	25	90	95	110	20	45	58	4×f 12	32	20	5	4	35	60	0.2	0.4	8	28.3	21	4.47
JQ-30	30	90	102	130	20	55	64	4×f 14	38	25	5	4	45	70	0.2	0.4	8	33.3	26	4.47
JQ-35	35	236	118	162	20	71	80	6×f 14	43	30	5	4	55	85	0.4	0.6	10	38.3	30	7.60
JQ-40	40	236	118	162	20	71	80	6×f 14	48	35	5	4	55	85	0.4	0.6	12	43.3	35	7.60
JQ-45	45	530	135	190	24	83	94	6×f 14	57	37	6	5	70	100	0.4	0.6	14	48.8	39.5	10.85
JQ-50	50	530	135	190	24	83	94	6×f 14	62	42	6	5	70	100	0.4	0.6	14	53.8	44.5	10.85
JQ-55	55	530	135	190	24	83	94	6×f 14	67	47	6	5	70	100	0.6	1	16	59.3	49	10.85
JQ-60	60	1400	172	250	30	110	124	8×f 18	73	50	8	6	100	130	0.6	1	18	64.4	53	25.06
JQ-65	65	1400	172	250	30	110	124	8×f 18	78	55	8	6	100	130	0.6	1	18	69.4	58	25.06
JQ-70	70	1400	172	250	30	110	124	8×f 18	83	60	8	6	100	130	0.6	1	20	74.9	62.5	25.06
JQ-80	80	2650	185	280	38	121	138	8×f 18	94	70	10	8	110	145	0.6	1	22	85.4	71	30.16
JQ-85	85	2650	185	280	38	121	138	8×f 18	99	75	10	8	110	145	0.6	1	22	90.4	76	30.16
JQ-90	90	5200	230	330	38	146	164	8×f 23	105	80	10	8	140	170	0.6	1	25	95.4	81	56.38
JQ-95	95	5200	230	330	38	146	164	8×f 23	110	85	10	8	140	170	0.6	1	25	100.4	86	56.38
JQ-100	100	5200	230	330	38	146	164	8×f 23	115	90	10	8	140	170	0.6	1	28	106.4	90	56.38
JQ-105	105	5200	230	330	38	146	164	8×f 23	120	95	10	8	140	170	0.6	1	28	111.4	95	56.38
JQ-110	110	9000	260	390	46	172	190	8×f 23	125	100	12	10	160	200	0.6	1	28	116.4	100	90
JQ-115	115	9000	260	390	46	172	190	8×f 23	130	105	12	10	160	200	0.6	1	32	122.4	104	90
JQ-120	120	9000	260	390	46	172	190	8×f 23	135	110	12	10	160	200	0.6	1	32	127.4	109	90
JQ-125	125	15000	280	440	54	193	210	10×f 23	140	115	14	12	180	225	0.6	1	32	132.4	114	125
JQ-130	130	15000	280	440	54	193	210	10×f 23	146	118	14	12	180	225	0.6	1	32	137.4	119	125
JQ-140	140	15000	300	440	54	193	230	10×f 23	158	128	14	12	180	225	0.6	1	36	148.4	128	125
JQ-150	150	28000	340	500	64	218	260	10×f 33	179	134	16	14	200	255	0.6	1	36	158.4	138	215
JQ-160	160	28000	340	500	64	218	260	10×f 33	180	144	16	14	200	255	0.6	1	40	169.4	147	215
JQ-180	180	31000	380	560	72	244	300	10×f 33	200	162	18	16	240	285	1	1.5	45	190.4	165	350
JQ-200	200	33750	420	640	80	280	340	10×f 33	220	182	20	18	270	325	1	1.5	45	210.4	185	516
注：1．JQ型联轴器用于减速器采用无支点机架支承，减速器输出轴为Ⅰ型轴头，与搅拌轴直接连联接。 2．表中所列许用转矩是以联轴器材料HT200为基准，若需承受较大转矩时可采用ZG230-450、ZG270-500、ZG1Cr13、ZG0Cr18Ni9等材料。
