机型号8075A~8145C

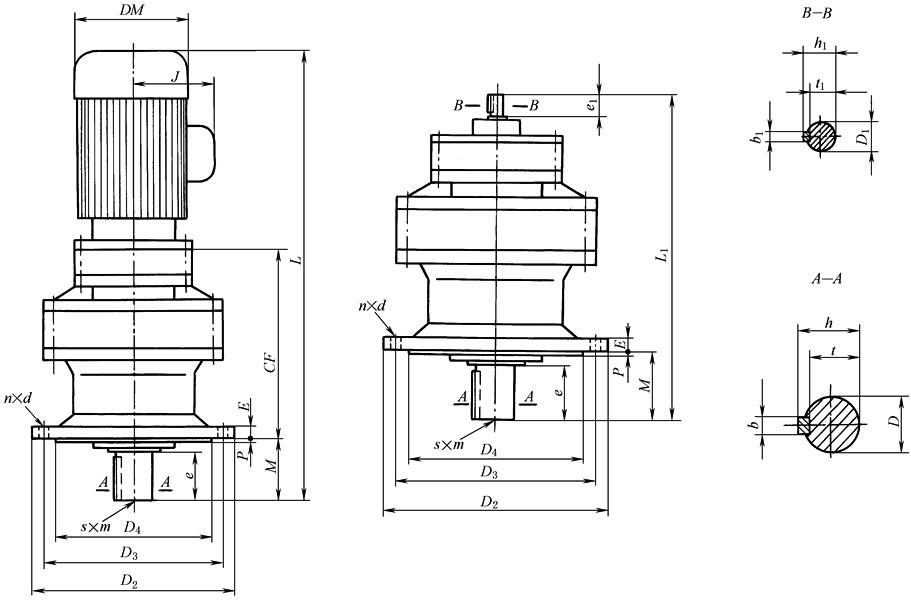

二级立式直连型(XLED型)和双轴型(XLE型)减速器外形、安装尺寸

XLED型　　　　　　　　　　　　　　　　　　　　　　XLE型

(机型号8075A~8145C)　　　　　　　　　　　　　　　　(机型号8075A~8145C)

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

机型号

XLED型

XLED型、XLE型

XLE型

CF

M

E

P

D₂

D₃

D₄

(h9)

n

d

输出端

输入端

L₁

D

(h6)

e

b

t

h

s×m

D₁

(h6)

e₁

b₁

t₁

h₁

8075A

91

34

8

3

120

102

80

6

9

14

25

5

11

16

—

12

25

4

9.5

13.5

178

8085A

89

42

9

3

160

134

110

4

11

18

30

6

14.5

20.5

—

12

25

4

9.5

13.5

184

8095A

142

48

9

3

160

134

110

4

11

28

35

8

24

31

—

12

25

4

9.5

13.5

243

8105A

156

48

9

3

160

134

110

4

11

28

35

8

24

31

—

12

25

4

9.5

13.5

257

8115A

171

69

13

4

210

180

140

6

11

38

55

10

33

41

—

12

25

4

9.5

13.5

293

8115B

183

69

13

4

210

180

140

6

11

38

55

10

33

41

—

15

25

5

12

17

312

8130A

8135A

218

76

15

4

260

230

200

6

11

50

61

14

44.5

53.5

M10×18

12

25

4

9.5

13.5

347

8130B

8135B

227

76

15

4

260

230

200

6

11

50

61

14

44.5

53.5

M10×18

15

25

5

12

17

363

8130C

8135C

241

76

15

4

260

230

200

6

11

50

61

14

44.5

53.5

M10×18

15

25

5

12

17

369

8145A

218

96

15

4

260

230

200

6

11

50

81

14

44.5

53.5

M10×18

12

25

4

9.5

13.5

367

8145B

227

15

25

5

12

17

383

8145C

241

15

25

5

12

17

389

注：1．XLED型减速器的DM、J、L尺寸见表2。

2．润滑脂润滑。
