机型号8270~8275

机型号8270~8275

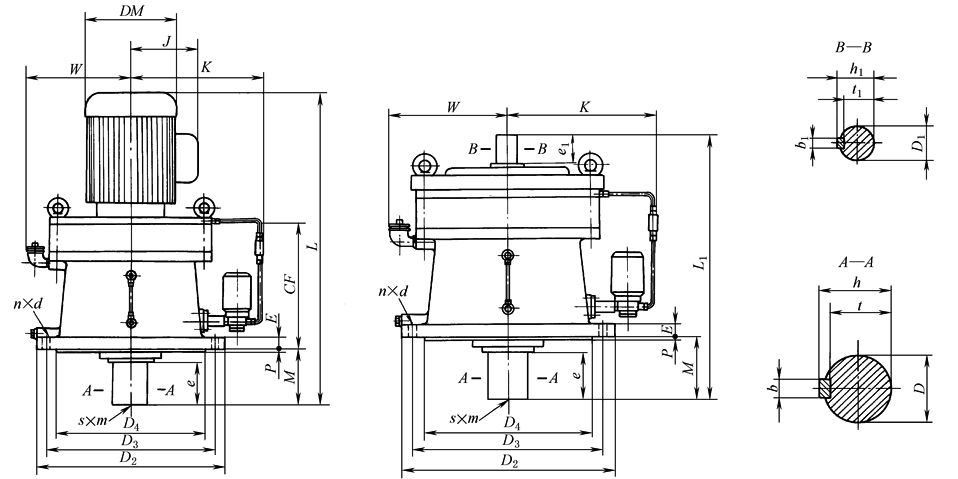

一级立式直连型(XLD型)和双轴型(XL型)外形、安装尺寸 XLD型　　　　　　　　　　　　　　　　　　　　　　XL型 (机型号8270~8275)　　　　　　　　　　　　　　　　(机型号8270~8275)
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
机型号	XLD型	XLD犁、XL型																XL型
	CF	P	E	M	n	d	D₂	D₃	D₄ (h9)	K	W	输出端						输入端					L₁	质量 /kg
	CF	P	E	M	n	d	D₂	D₃	D₄ (h9)	K	W	D (h6)	e	b	h	t	s×m	D₁ (h6)	e₁	b₁	h₁	t₁	L₁	质量 /kg
8270	796	10	60	355	8	39	1160	1020	900	610	613	180	320	45	190	165	M42×80	90	150	25	95	81	1462	2500
8275	796	10	60	355	8	39	1160	1020	900	610	613	180	320	45	190	165	M42×80	90	150	25	95	81	1462	2500
注：1．XLD型减速器的DM、J、L尺寸及质量见表2。 2．齿轮泵强制润滑。齿轮泵的电源技术参数咨询厂家。

表2　　　　　　　　　　　　　　　　　　　XLD型(机型号8160-8275)减速器外形尺寸
电机		尺寸 /mm		机型号
功率/kW	极数			8160		8165		8170		8175		8180		8185		8190		8195		8205		8215		8225
1.5	4	DM		195		195
		J		170		170
		L		626		626
		质量/kg		104		104
2.2	4	DM		215		215		215		215
		J		185		185		185		185
		L		669		669		719		719
		质量/kg		110		110		146		146
3	4	DM		215		215		215		215
		J		185		185		185		185
		L		669		669		719		719
		质量/kg		110		110		146		146
4	4	DM		240		240		240		240		240		240
		J		195		195		195		195		195		195
		L		684		684		737		737		781		781
		质量/kg		142		142		178		178		210		210
5.5	4	DM		275		275		275		275		275		275		275
		J		215		215		215		215		215		215		215
		L		739		739		787		787		831		831		907
		质量/kg		153		153		189		189		221		221		294
7.5	4	DM		275		275		275		275		275		275		275		275		275
		J		215		215		215		215		215		215		215		215		215
		L		774		774		827		827		866		866		952		952		989
		质量/kg		153		153		212		212		244		244		309		309
11	4	DM		335		335		335		335		335		335		335		335		335		335
		J		265		265		265		265		265		265		265		265		265		265
		L		804		804		857		857		896		896		977		977		1017		1041
		质量/kg		191		191		227		227		259		259		350		350
15	4	DM		335		335		335		335		335		335		335		335		335		335		335
		J		265		265		265		265		265		265		265		265		265		265		265
		L		853		853		897		897		936		936		1022		1022		1157		1172		1218
		质量/kg		212		212		249		249		281		281		389		389
18.5	4	DM						380		380		380		380		380		380		380		380		380
		J						300		300		300		300		300		300		300		300		300
		L						1019		1019		1056		1056		1132		1132		1176		1191		1234
		质量/kg						289		289		321		321		435		435
22	4	DM						380		380		380		380		380		380		380		380		380
		J						300		300		300		300		300		300		300		300		300
		L						1019		1019		1056		1056		1132		1132		1176		1191		1234
		质量/kg						314		314		346		346		435		435
30	4	DM												420		420		420		420		420		420
		J												340		340		340		340		340		340
		L												1102		1178		1178		1215		1239		1279
		质量/kg												426		515		515
37	4	DM																490		490		490		490
		J																375		375		375		375
		L																1248		1267		1291		1331
		质量/kg
45	4	DM																		490		490		490
		J																		375		375		375
		L																		1392		1416		1456
		质量/kg
55	4	DM																				515		515
		J																				445		445
		L																				1491		1526
		质量/kg
电机			尺寸 /mm		机型号
功率/kW	极数				8185		8195		8205		8215		8225		8235		8245		8255		8265		8270 8275
15	6		DM								380		380		380		380
			J								300		300		300		300
			L								1131		1218		1278		1307
			质量/kg
18.5	6		DM		420		420		420		420		420		420		420		420
			J		315		315		315		315		315		315		315		315
			L		1056		1132		1176		1193		1234		1303		1330		1461
			质量/kg		321		435
22	6		DM		420		420		420		420		420		420		420		420		420
			J		315		315		315		315		315		315		315		315		315
			L		1056		1132		1176		1193		1234		1303		1330		1461		1565
			质量/kg		346		455
30	6		DM				490		490		490		490		490		490		490		490		490
			J				375		375		375		375		375		375		375		375		375
			L				1178		1225		1239		1279		1346		1375		1506		1610		1870
			质量/kg				515
37	6		DM						515		515		515		515		515		515		515		515
			J						385		385		385		385		385		385		385		385
			L						1302		1309		1349		1416		1445		1578		1680		1940
			质量/kg
46	6		DM								580		580		580		580		580		580		580
			J								470		470		470		470		470		470		470
			L								1416		1439		1503		1534		1661		1765		2025
			质量/kg
55	6		DM										580		580		580		580		580		580
			J										470		470		470		470		470		470
			L										1594		1658		1687		1716		1820		2080
			质量/kg
75	6		DM												645		645		645		645		645
			J												576		576		576		576		576
			L												1798		1827		1945		2062		2322
			质量/kg
注：所用电机为Y系列及YA系列增安型尺寸，若用YB、YEJ、YCT等型式电机请与生产厂连系。
