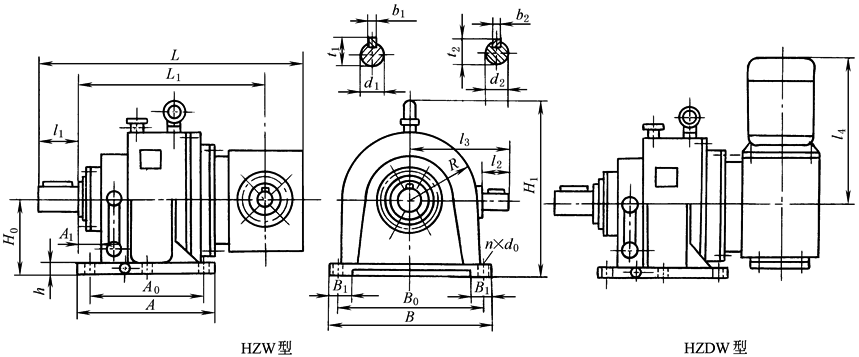

HZW、HZDW型减速器外形及安装尺寸

mm

尺寸

机    型    号

16

18

20

22

25

28

31

35

40

45

50

56

H₀

160

180

200

224

250

280

315

355

400

450

500

560

A

300

335

375

415

475

530

600

670

750

850

900

1040

A₀

240

270

300

335

375

420

475

530

600

670

750

850

B

360

420

450

500

560

630

700

800

900

1000

1120

1250

B₀

320

360

400

448

500

560

630

710

800

900

1000

1120

R

165

185

205

229

255

285

320

360

405

460

510

570

B₁

60

65

65

70

85

90

105

140

140

150

170

200

A₁

56

60

65

71

95

100

120

120

132

132

138

140

h

25

25

30

30

35

40

45

50

55

60

70

75

n

4

4

4

4

4

4

6

6

6

6

6

6

d₀

18

22

22

22

26

26

26

33

39

39

39

39

L

715

770

792

953

1013

1202

1237

1346

1494

1579

1740

1844

L₁

460

515

537

648

708

812

847

921

889

1064

1185

1289

l₃

234

234

234

308

308

389

389

389

450

450

540

540

l₄(最大)

576

616

616

771

811

954

994

994

1260

1260

1325

1325

l₁

105

105

105

130

130

165

165

200

240

240

280

280

d₁(m6)

60

65

70

80

95

110

120

140

160

180

200

220

b₁

18

18

20

22

25

28

32

36

40

45

45

50

t₁

64

69

74.5

85

100

116

127

148

169

190

210

231

l₂

58

58

58

82

82

105

105

105

105

105

130

130

d₂(m6)

35

35

35

40

40

60

60

60

70

70

80

80

b₂

10

10

10

12

12

18

18

18

20

20

22

22

t₂

38

38

38

43

43

64

64

64

74.5

74.5

85

85

H₁

365

420

470

525

590

645

720

825

915

1040

1130

1250
