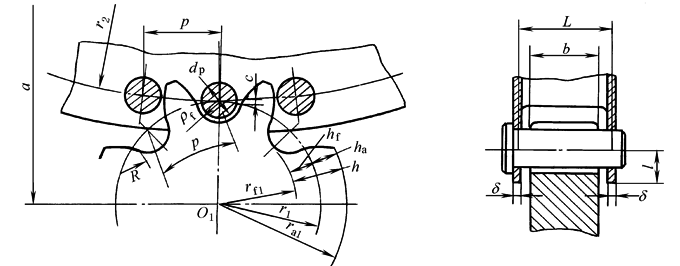

销齿传动几何尺寸计算 |
|||
|
mm |
|||
|
项 目 |
计 算 公 式 及 说 明 |
||
|
外 啮 合 |
内 啮 合 |
齿 条 啮 合 |
|
|
齿轮齿数z1 |
一般取z1＝9~18齿(最小齿数可用到7齿) |
||
|
销轮齿数z2 |
z2＝iz1 |
按使用要求决定 |
|
|
传动比i |
|
|
|
|
销轮销齿直径dp |
根据表销齿传动的强度计算中表强度计算决定 |
||
|
齿距p |
一般值：dp/p＝0.4~0.5；推荐值：dp/p＝0.475 |
||
|
齿轮节圆直径d1、半径r1 |
|
应满足齿条速度要求：
|
|
|
销轮节圆直径d2、半径r2 |
|
d2＝¥ |
|
|
齿轮齿根圆角半径ρf |
ρf＝(0.515~0.52)dp |
||
|
齿轮齿根圆角半径中心至节圆距离c |
c＝(0.04~0.05)dp |
||
|
齿轮齿顶高ha |
按z1及 |
||
|
齿轮齿根高ht |
hf＝ρf+c |
||
|
齿轮全齿高h |
h＝ha+hf |
||
|
齿轮齿廓过渡圆弧半径R |
R＝(0.3~0.4)dp |
||
|
齿轮齿顶圆直径da1、半径ra1 |
da1＝d1+2ha、ra1＝r1+ha |
||
|
齿轮齿根圆直径df1、半径rf1 |
df1＝d1-2hf、rf1＝r1-hf |
||
|
中心距a |
|
|
a＝¥ |
|
齿轮齿宽系数φ |
φ＝1.5~2.5 |
||
|
齿轮齿宽b |
b＝φdp |
||
|
销齿计算长度(夹板间距)L |
L＝(1.2~1.6)b |
||
|
销齿中心至夹板边缘距离l |
l＝(1.5~2)dp |
||
|
销轮夹板厚度δ |
δ＝(0.25~0.5)dp(当取较小值时，应按表销齿传动的强度计算中表进行强度校核) |
||
|
重合度ε |
按z1和dp/p两值由图1直接查得(为了保证啮合连续性和传动平稳性，建议ε的许用值不小于1.1~1.3) |
||
|
(1)线图(图1)的使用方法 线图分为两组：z1、dp/p和(ha/p)max为第一组；z1、ha/p和ε为第二组。首先根据已知的z1和dp/p值，利用第一组线图查出ha/p的最大值(ha/p)max，此即为齿轮齿顶不变尖的最大许用值。然后选一小于(ha/p)max的值作为采用的ha/p值。最后根据z1和ha/p值利用第二组线图查出相应的ε值 (2)线图使用举例 已知外啮合销齿传动，z1＝13齿，dp/p＝0.48。按图a中的z1＝13和dp/p＝0.48的两曲线交于A点，自A点作垂线交横坐标得(ha/p)max＝0.475。选取ha/p＝0.43，再在横坐标0.43处作垂线交z1＝13之曲线交于B点，最后过B点作水平线交纵坐标得ε＝1.28。

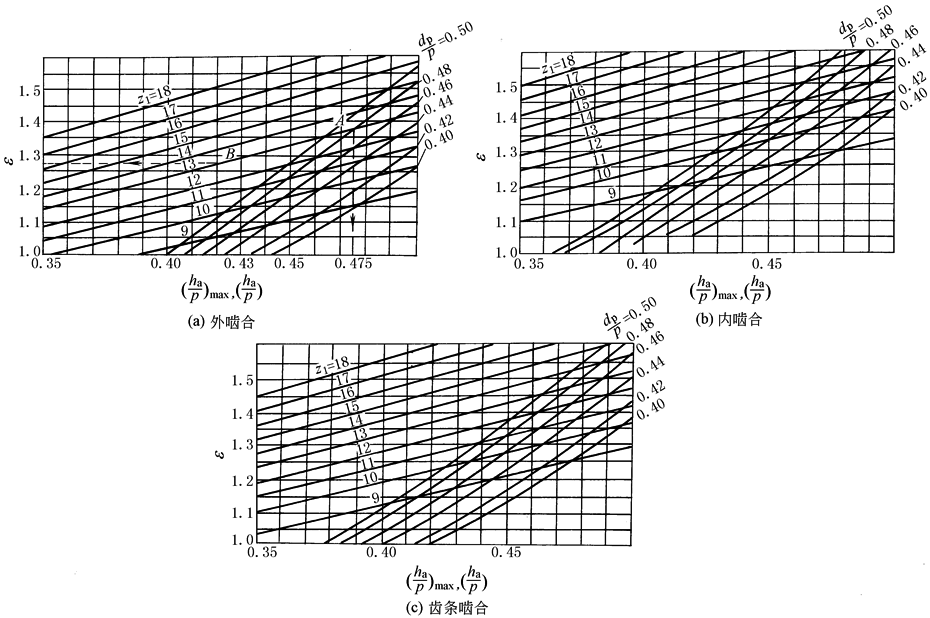

图1 z1、dp/p、(ha/p)max、ha/p、ε的关系线图 |
|||
