蜗杆、蜗轮误差的定义及代号 |
||||
|
类别 |
序号 |
名 称 |
代号 |
定 义 |
|
蜗
杆
精
度 |
1 |
蜗杆圆周齿距累积误差
蜗杆圆周齿距累积公差 |
ΔFp1
Fp1 |
用平面测头绕蜗轮轴线作圆弧测量时，在蜗杆有效螺纹长度内(不包含修缘部分)，同侧齿面实际距离与公称距离之差的最大绝对值 |
|
2 |
蜗杆圆周齿距偏差
|
Δfp1
+fp1 -fp1 |
用平面测头绕蜗轮轴线作圆弧测量时，蜗杆相邻齿面间的实际距离与公称距离之差 |
|
|
3 |
蜗杆分度误差 蜗杆分度公差 |
Δfz1 fz1 |
在垂直于蜗杆轴线的平面内，蜗杆每条螺纹的等分性误差，以喉平面上计算圆的弧长表示 |
|
|
4 |

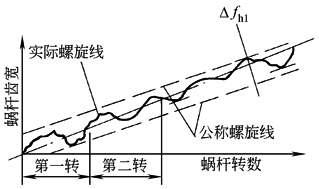

蜗杆螺旋线误差
蜗杆螺旋线公差 |
Δfh1
fh1 |
在蜗杆轮齿的工作齿宽范围内(两端不完整齿部分除外)，蜗杆分度圆环面上包容实际螺旋线的最近两条公称螺旋线间的法向距离 |
|
|
5 |
蜗杆法向弦齿厚偏差
蜗杆齿厚公差 |
ΔEs1
Ess1 Esi1 Ts1 |
蜗杆喉部法向截面上实际弦齿厚与公称弦齿厚之差 |
|
|
6 |
蜗轮齿圈径向跳动
蜗轮齿圈径向跳动公差 |
ΔFr2
Fr2 |
蜗轮齿槽相对蜗轮旋转轴线距离的变动量，在蜗轮中间平面测量 |
|
|
蜗
轮
精
度 |
7 |
蜗轮被包围齿数内齿距累积误差
蜗轮齿距累积公差 |
ΔFp2
Fp2 |
在蜗轮计算圆上，被蜗杆包围齿数内，任意两个同名齿侧面实际弧长与公称弧长之差的最大绝对值 |
|
8 |
蜗轮齿距偏差
|
Δfp2
+fp2 -fp2 |
在蜗轮计算圆上，实际齿距与公称齿距之差 用相对法测量时，公称齿距是指所有实际齿距的平均值 |
|
|
9 |
蜗轮法向弦齿厚偏差
蜗轮齿厚公差 |
ΔEs2
Ess2 Esi2 Ts2 |
蜗轮喉部法向截面上实际弦齿厚与公称弦齿厚之差 |
|
