蜗杆副误差的定义及代号

类别

序号

名   称

代号

定    义

蜗

杆

副

精

度

1

蜗杆副的切向综合误差

蜗杆副的切向综合公差

ΔF_ic

F_ic

一对蜗杆副，在其标准位置正确啮合时，蜗轮旋转一周范围内，实际转角与理论转角之差的总幅度值，以蜗轮计算圆弧长计

2

蜗轮副的一齿切向综合误差

蜗轮副的一齿切向综合公差

Δf_ic

f_ic

安装好的蜗杆副啮合转动时，在蜗轮一转范围内多次重复出现的周期性转角误差的最大幅度值，以蜗轮计算圆弧长计

3

蜗轮副的中心距偏差

Δf_a

+f_a

-f_a

装配好的蜗杆副的实际中心距与公称中心距之差

4

蜗杆和蜗轮的喉平面偏差

Δf_X

+f_X1

-f_X1

+f_X2

-f_X2

在装配好的蜗杆副中，蜗杆和蜗轮的喉平面的实际位置与各自公称位置间的偏移量

5

传动中蜗杆轴心线的歪斜度

轴心线歪斜度公差

Δf_Y

f_Y

在装配好的蜗杆副中，蜗杆和蜗轮的轴心线相交角度之差，在蜗杆齿宽长度一半上以长度单位测量

6

接触斑点

蜗杆齿面接触斑点

蜗轮齿面接触斑点

装配好的蜗杆副并经加载运转后，在蜗杆齿面与蜗轮齿面上分布的接触痕迹

接触斑点的大小按接触痕迹的百分比计算确定：

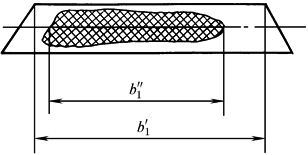

沿齿长方向——接触痕迹的长度与齿面理论长度之比的百分比数，即

蜗杆：b"₁/b'₁×100%

蜗轮：b"₂/b'₂×100%

沿齿高方向——按蜗轮接触痕迹的平均高度h"与工作高度h'之比的百分比数，即

h"/h'×100%

7

蜗杆副的侧隙

圆周侧隙

法向侧隙

j_t

j_n

在安装好的蜗杆副中，蜗杆固定不动时，蜗轮从工作齿面接触到非工作齿面接触所转过的计算圆弧长

在安装好的蜗杆副中，蜗杆和蜗轮的工作齿面接触时，两非工作齿面间的最小距离

注：在计算蜗杆螺旋面理论长度b'₁时，应减去不完整部分的出口和入口及入口处的修缘长度。
