图样标注

在蜗杆、蜗轮工作图上，应分别标注其精度等级、齿厚极限偏差和本标准代号，标注示例如下

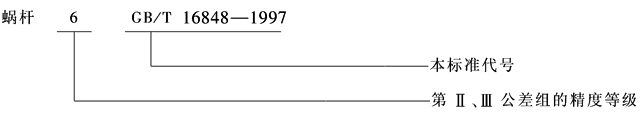

1) 蜗杆的第Ⅱ、Ⅲ公差组的精度等级为6级，齿厚极限偏差为标准值，则标注为：

若蜗杆齿厚极限偏差为非标准值，如上偏差为：-0.27，下偏差为：-0.40，则标注为：

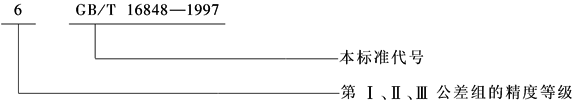

2) 蜗轮的三个公差组的精度同为6级，齿厚极限偏差为标准值，则标注为：

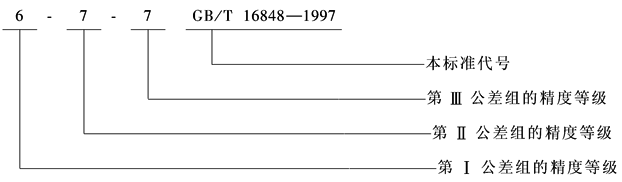

蜗轮的第Ⅰ公差组的精度为6级，第Ⅱ、Ⅲ公差组的精度为7级，齿厚极限偏差为标准值，则标注为：

若蜗轮齿厚极限偏差为非标准值，如上偏差为：+0.10，下偏差为：-0.10，则标注为：

6-7-7　　(±0.10)　　GB/T 16848—1997

3) 对蜗杆副，应标注出相应的精度等级、侧隙、本标准代号，标注示例如下

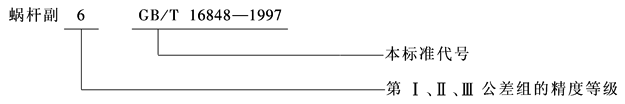

蜗杆副的三个公差组的精度等级同为6级，侧隙为标准侧隙，则标注为：

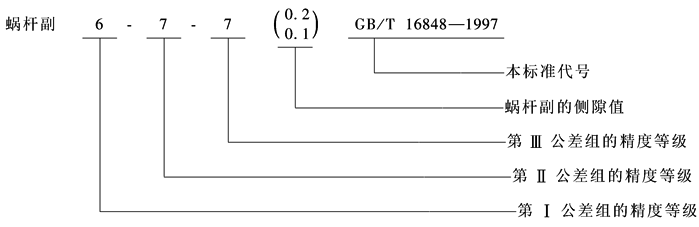

蜗杆副的第Ⅰ公差组的精度为6级，第Ⅱ、Ⅲ公差组的精度为7级，侧隙为：j_t＝0.2mm，j_tmin＝0.1mm，则标注为：
