JBSX型行星滚柱丝杠副尺寸及性能参数(山东济宁博特精密丝杠制造有限公司)

公称

直径

d₀/mm

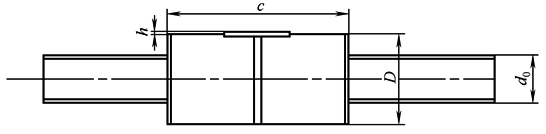

其他尺寸/mm

基本动

载荷

C_a/kN

基本静载荷

C_oa/kN

极限转速

n

/r·min^-1

键槽尺寸

/mm

性能特点

P_Z

D

h

c

24

2

48

1.8

55

12

34

5000

4×4×18

JBSX型行星滚柱丝杠副具有长时间承受重载的能力，螺母具有抗冲击性，调速装置更保证其稳定性，大导程和对称螺母保证高直线速度

行星滚柱丝杠副有以下特殊性能：

① 由于很多接触点共同分担载荷，且用滚柱取代滚珠，因而具有很强的承载能力

② 使用寿命长

③ 坚固的设计可以抵抗冲击力

④ 在较差环境中，如冰、污或润滑差，均能保持良好的性能

⑤ 由于对称螺母和不可再循环的设计，从而保证高循环速度

⑥ 导程4~36mm，左旋，无标准导程，成本低

⑦ 直线速度大于100m/min

⑧ 高效率

⑨ 运行平稳，无黏滞事故

⑩ 良好的可重复性能

 可靠性能好

 可预计寿命

 磨损低，保证稳定的精度

4

48

1.8

55

23

39

5000

4×4×18

5

48

1.8

55

30

42

5000

4×4×18

6

48

1.8

55

34

40

5000

4×4×18

30

2

62

1.8

55

12

40

4700

5×5×22

4

62

1.8

55

24

47

4700

5×5×22

5

62

1.8

55

30

51

4700

5×5×22

6

62

1.8

55

35

49

4700

5×5×22

8

62

1.8

55

46

49

4700

5×5×22

36

2

75

1.8

68

18

81

4400

5×5×22

4

75

1.8

68

36

97

4400

5×5×22

5

75

1.8

68

45

102

4400

5×5×22

6

75

1.8

68

53

102

4400

5×5×22

8

75

1.8

68

71

106

4400

5×5×22

39

2

80

1.8

72

19

94

4200

5×5×25

4

80

1.8

72

39

112

4200

5×5×25

5

80

1.8

72

49

120

4200

5×5×25

10

80

1.8

72

98

134

4200

5×5×25

48

5

96

2.8

95

63

192

3800

6×6×40

10

96

2.8

95

124

219

3800

6×6×40

63

5

118

3.6

115

75

290

3000

8×7×45

10

118

3.6

115

146

330

3000

8×7×45

注：P_Z为螺旋线头数。
